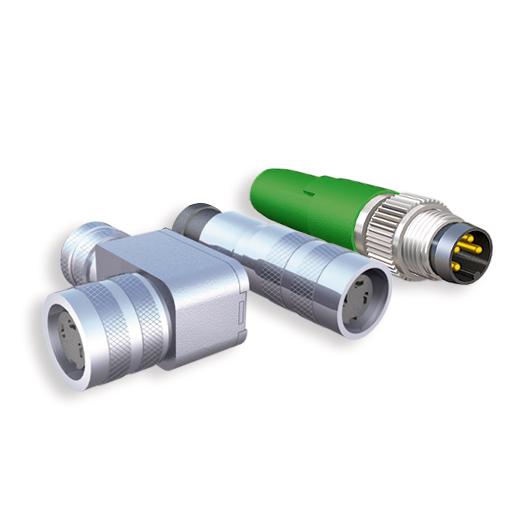

Aperçu Connecteur correspondant
Accessoires
- Connecteur correspondant, droit
- Connecteur correspondant, coudé
- Connecteur D-SUB
- Connecteur terminaison bus, droit
Note
L‘écart augmente de 3 mm env. quand il est vissé.
Dessin industriel
Commande
Aperçu de la commande
|
Clé de commande |
Illustration |
Type |
PIN |
Désignation |
ø de câble |
øD |
l |
b |
h |
a |
|
71364+71365 |
5 |
D-SUB |
9 |
broche + capot |
≤8.5 |
35 |
31 |
15.5 |
||
|
71366+71365 |
5 |
D-SUB |
9 |
douille + capot |
≤8.5 |
35 |
31 |
15.5 |
||
|
73947+73946 |
5 |
D-SUB |
15 |
douille + capot |
≤8.5 |
42 |
40 |
15.2 |
||
|
76141 |
1 |
M16 |
7 |
douille |
4 … 6 |
18.5 |
61 |
|||
|
76572 |
1 |
M16 |
12 |
douille |
6 … 8 |
18.5 |
62 |
|||
|
77087 |
1 |
M16 |
7 |
douille |
6 … 8 |
18.5 |
62 |
|||
|
78088 |
4 |
M16 |
7 |
"douille angulaire " |
4 … 6 |
20 |
38 |
54 |
||
|
79665 |
4 |
M16 |
7 |
"douille angulaire " |
6 … 8 |
20 |
38 |
54 |
||
|
79666 |
4 |
M16 |
12 |
"douille angulaire " |
6 … 8 |
20 |
38 |
54 |
||
|
81351 |
1 |
M9 |
8 |
douille |
3.5 … 5 |
14 |
38 |
|||
|
81363 |
4 |
M16 |
3 |
"douille angulaire " |
4 … 6 |
20 |
38 |
54 |
||
|
81487 |
1 |
M9 |
3 |
douille |
3.5 … 5 |
14 |
38 |
|||
|
81935 |
1 |
M23 |
12 |
douille |
≤8.5 |
26 |
51.1 |
|||
|
82182 |
1 |
M16 |
3 |
douille |
4 … 6 |
18.5 |
61 |
|||
|
82247 |
4 |
M9 |
4 |
"douille angulaire " |
3.5 … 5 |
14 |
30 |
30.5 |
||
|
82366 |
4 |
M9 |
3 |
"douille angulaire " |
3.5 … 5 |
14 |
30 |
30.5 |
||
|
82804 |
7 |
M12 B-Cod. |
5 |
"douille angulaire " |
4 … 8 |
19 |
48 |
41 |
100° |
|
|
82805 |
6 |
M12 B-Cod. |
5 |
"droche angulaire " |
4 … 8 |
19 |
50 |
41 |
100° |
|
|
82815 |
2 |
M12 A-Cod. |
5 |
connecteur terminaison bus (CAN) |
14.5 |
55 |
||||
|
82816 |
2 |
M12 B-Cod. |
5 |
connecteur terminaison bus (PB) |
14.2 |
44 |
||||
|
83006 |
7 |
M12 A-Cod. |
5 |
"douille angulaire " |
4 … 8 |
19 |
48 |
41 |
100° |
|
|
83007 |
6 |
M12 A-Cod. |
5 |
"droche angulaire " |
4 … 8 |
19 |
50 |
41 |
100° |
|
|
83091 |
7 |
M12 A-Cod. |
4 |
"douille angulaire " |
4 … 8 |
19 |
48 |
41 |
100° |
|
|
83419 |
1 |
M12 A-Cod. |
4 |
douille |
4 … 6 |
20 |
54 |
|||
|
83447 |
1 |
M9 |
4 |
douille |
3.5 … 5 |
14 |
38 |
|||
|
83525 |
1 |
M12 A-Cod. |
8 |
douille |
6 … 8 |
20 |
57 |
|||
|
83526 |
1 |
M12 A-Cod. |
4 |
douille |
6 … 8 |
20 |
57 |
|||
|
83527 |
2 |
M12 A-Cod. |
8 |
broche |
6 … 8 |
20 |
62 |
|||
|
83991 |
1 |
M12 B-Cod. |
5 |
douille |
6 … 8 |
20 |
57 |
|||
|
83992 |
2 |
M12 B-Cod. |
5 |
broche |
6 … 8 |
20 |
62 |
|||
|
84109 |
1 |
M12 A-Cod. |
5 |
douille |
6 … 8 |
20 |
57 |
|||
|
84209 |
1 |
M8 |
4 |
douille |
3.5 … 5 |
12 |
43 |
|||
|
84210 |
2 |
M8 |
4 |
broche |
3.5 … 5 |
12 |
50 |
|||
|
84732 |
2 |
M12 A-Cod. |
5 |
broche |
6 … 8 |
20 |
62 |
|||
|
85057 |
1 |
M16 |
3 |
douille |
6 … 8 |
18.5 |
62 |
|||
|
85058 |
4 |
M16 |
3 |
"douille angulaire " |
6 … 8 |
20 |
38 |
54 |
||
|
85277 |
1 |
M12 A-Cod. |
12 |
douille |
6 … 8 |
20 |
57 |
|||
|
85278 |
4 |
M12 A-Cod. |
12 |
"douille angulaire " |
6 … 8 |
20 |
38 |
54 |
||
|
87599 |
7 |
M12 A-Cod. |
8 |
"douille angulaire " |
4 … 8 |
19 |
48 |
41 |
100° |
|
|
87600 |
3 |
M12 D-Cod. |
4 |
"droche angulaire " |
6 … 8 |
20 |
42 |
54 |
||
|
87601 |
2 |
M12 D-Cod. |
4 |
broche |
6 … 8 |
20 |
63 |
|||
|
89115 |
1 |
M12 T-Cod. |
4 |
douille |
5 … 8 |
20 |
65 |
|||
|
BAS-0005 |
2 |
M8 |
4 |
Connecteur de terminaison de bus |
12 |
45 |
||||
|
3 |
1 |
3 |
1 |
5 |
2 |
2 |
2 |
2 |
2 |
2 |
