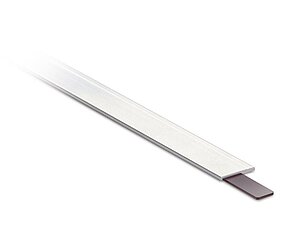

Bande magnétique MB2000
Échelle à codage incrémental, longueur de pôle 20 mm
- Montage simple par adhésion, élaboration personnelle possible
- Disponible en rouleau de 100 m max.
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Matériau
acier spécial inoxydable
ruban de protection
Largeur de bande
10
mm
,
20
mm
Épaisseur
1.4
mm
sans bande de protection
Type de montage
joint collé
ruban adhésif double face prémonté
Caractéristique
Caractéristiques techniques
Complément
Longueur de pôle
20
mm
Plage de mesure
∞
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-20 … 70 °C
Température de stockage
-40 … 70 °C
Coefficient d'expansion linéaire
(11 ±1) x 10-6/K
acier à ressorts
(16 ±1) x 10-6/K
acier inoxydable
Humidité relative
100
%
formation de rosée autorisée
Commande
Indication relative à la commande
La longueur de bande nécessaire se calcule comme suit :
déplacement linéaire + longueur de capteur « S » + (2 x avance et recul « B »)
déplacement linéaire + longueur de capteur « S » + (2 x avance et recul « B »)
|
S |
Voir dessin du capteur utilisé |
|
B |
50 mm (avance et recul) |
|
1 |
7 |
Représentation symbolique
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
largeur de bande
10
bande de support du matériau
St
longueur
00.10
00.10
100 m, par pas de 0.1 m
Pour la référence, voir « Indication relative à la commande »
bande adhésive de support
TM

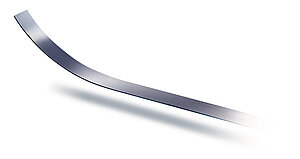

ruban de protection
AM

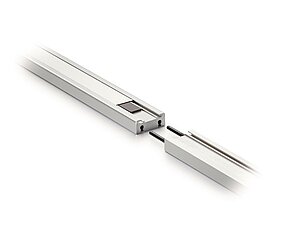

Accessoires
Étendue de la livraison
- MB2000
