Encoder assoluto WV3600MR

Encoder rotativo magnetico safety con albero pieno
SIKO Global, Encoder assoluto WV3600MR
SIKO Global, Encoder assoluto WV3600MR
SIKO Global, Encoder assoluto WV3600MR
SIKO Global, Encoder assoluto WV3600MR
Il più piccolo encoder rotativo multigiro safety per macchine mobili! Sviluppato appositamente per l'impiego in macchine mobili, l'encoder rotativo assoluto safety WV3600MR fornisce valori di misura affidabili e precisi anche nelle condizioni ambientali più difficili. Grazie all'innovativo sistema di sicurezza, certificato secondo SIL2, il WV3600MR può essere utilizzato anche in applicazioni critiche dal punto di vista della sicurezza, fino al Perfomance Level d. Disponibile in versione monogiro e multigiro e con un diametro esterno di soli 36mm, può essere montato anche in applicazioni con ingombri estremamente ridotti.
  • Il più piccolo encoder rotativo multigiro safety per macchine mobili
  • Disponibile la versione monogiro e multigiro
  • certificato SIL2 (IEC 61508) PLd (DIN EN ISO 13849) (in preparazione)
  • Omologazione E1 da parte dell'Autorità Federale Tedesca per il Trasporto Automobilistico (in preparazione)
  • Grado di protezione fino a IP6K9K
  • con tecnologia PURE.MOBILE
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Guarda il video dell'esperto
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori

Disegno tecnico

SIKO Global, Encoder assoluto WV3600MR

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Albero
acciaio inossidabile
Flangia
alluminio
Corpo
acciaio inossidabile
N. di giri
≤3000 min-1
con grado di protezione IP67 e IP6K9K
≤6000 min-1
con grado di protezione IP65
Momento di inerzia
3.5 gcm²
con grado di protezione IP67
4 gcm²
con grado di protezione IP6K9K
Coppia di spunto
≤2 Ncm a 20 °C
Carico gravante sull'albero
≤60 N
radiale
≤40 N
assiale
≤200 N con grado di protezione IP6K9K
radiale
≤200 N con grado di protezione IP6K9K
assiale
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
8 … 36 V DC
protezione da inversione di polarità
Potenza assorbita
≤1 W con 36 V
senza carico
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Indicazione di stato
1 LED bicolore (rosso/verde)
Stato dispositivo/CAN
Capacità di carico
±36 V
interfaccia CAN
Interfaccia
secondo ISO 11898-1/2, senza isolamento galvanico
CANopen
secondo ISO 11898-1/2, senza isolamento galvanico
CANopen Safety
secondo ISO 11898-1, senza isolamento galvanico
SAE J1939 Safety
Indirizzo
1 … 127
CANopen, CANopen Safety
128 … 238
SAE J1939 Safety
Baud rate
20 kbit/s
CANopen Safety
50 kbit/s
CANopen Safety
125 kbit/s
CANopen Safety
250 kbit/s
CANopen Safety
500 kbit/s
CANopen Safety
800 kbit/s
CANopen Safety
1 Mbit/s
CANopen Safety
Tempo ciclo
<10 ms
Durata inserzione
<1000 ms
Tipo di connessione
1 connettore M12 (codifica A)
a 5 poli, 1 connettore maschio (tipo di connessione E12E)
estremità del cavo aperta
sezione cavetto 0.5 mm2 (tipo di connessione E1)
Caratteristica
Dati tecnici
Integrazione
Scansione
magnetico
Risoluzione
14 bit
singleturn (monogiro), 16384 passi/giro
Range di misura
1 rotaciones
singleturn (monogiro)
4096 rotaciones
12 bit
65536 rotaciones
16 bit
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-40 … 85 °C
Temperatura di stoccaggio
-40 … 85 °C
Umidità relativa dell'aria
100 %
condensazione ammessa
Grado di protezione
IP65
EN 60529
IP67, IP6K9K
EN 60529, ISO 20653, installato secondo le istruzioni di montaggio e con idoneo controconnettore
IP6K9K
ISO 20653
Test in nebbia salina
livello di aggressività 4
EN 60068-2-52, installato secondo le istruzioni di montaggio e con controconnettore idoneo

Ulteriori informazioni

piedinatura

E12E

Segnale
 PIN
nc
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

E1

Segnale
 Colore cavo
nc
 bianco
+UB
 marrone
GND
 verde
CAN_H
 giallo
CAN_L
 grigio

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

numero giri

1

1

1

singleturn

4096

12 bit

65536

16 bit

diametro albero x lunghezza

10x20

10x20

10x20

ø10 mm x 20 mm

6x10

ø6 mm x 10 mm

N3/10x20

ø10 mm x 20 mm, chiavetta

S4/10x20

ø10 mm x 20 mm, spina intagliata

Tipo di montaggio

M1

M1

M1

flangia di serraggio ø58 mm

M2

servoflangia ø58 mm

M3

flangia di serraggio ø36 mm

M4

servoflangia ø36 mm

Grado di protezione

IP65

IP65

IP65

IP65

IP67

IP67

IP6K9K

IP6K9K

solo con diametro albero 10 e tipo di montaggio M4

posizione collegamento elettrico

A

A

A

assiale

R

radiale

Tipo di connessione

E1

E1

E1

estremità del cavo aperta

E12E

Bus IN

Lunghezza cavo

OK

OK

OK

senza cavo

solo per connessione di tipo E12E
01.0
in m
02.0
03.0
05.0
10.0
Solo per connessione di tipo E1

Il tuo codice ordine

WV3600MR - CANs - 16384 - 1 - 10x20 - M1 - IP65 - A - E1 - OK - 0
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Accessori

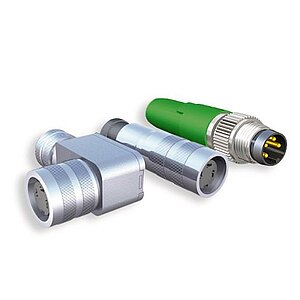

SIKO Global, Panoramica Controconnettore
Panoramica Controconnettore

  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto
SIKO Global, Prolunga cavo KV05S0
Prolunga cavo KV05S0

  • Connettore precablato

  • Lunghezza cavo 3 m

  • Tecnologia di connessione M12 (con codifica A), 5 poli

Vai al prodotto
Ulteriori accessori
Codice ordine
Controconnettore, a 5 poli, conn. femm. ang.
83006
Controconnettore, a 5 poli, conn. femm.
84109

Volume di fornitura

  • WV3600MR
  • Guida all’uso
