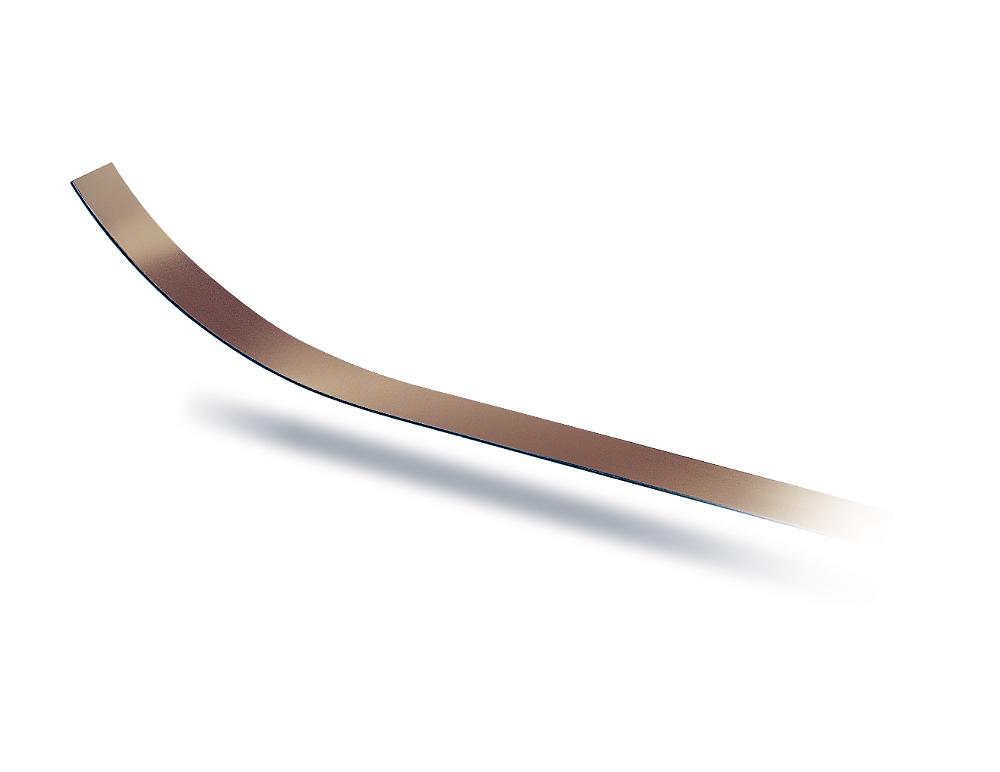

磁尺 MB4000
增量式编码尺，40 mm 极长
- 方便的粘胶安装方式，用户可自行安装
- 无肩带
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
技术制图
技术数据
机械参数
系统数据
环境条件
特征
技术数据
内容补充
材料
不锈钢
保护盖条
尺宽度
20
mm
尺厚度
2
mm
无保护盖条和胶带
安装方式
粘结
预装的双面胶带
特征
技术数据
内容补充
针长
40
mm
测量范围
∞
特征
技术数据
内容补充
环境温度
-20 … 70 °C
储存温度
-40 … 70 °C
相对湿度
100
%
允许凝露
订单代码
订购提示
磁尺长度计算:
测量位移 + 传感器长度 "S" + (2 x 向前以及向后运行 "B").
测量位移 + 传感器长度 "S" + (2 x 向前以及向后运行 "B").
|
S |
见所用传感器的图纸 |
|
B |
100 mm (向前和向后运行值) |
|
1 |
7 |
符号显示
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
长度
00.10
00.10
50.0 m, 最小增量 0.1 m
"订货说明见 ""订货指南"""
载体胶带
TM
保护盖条
AO
供货范围
- MB4000
