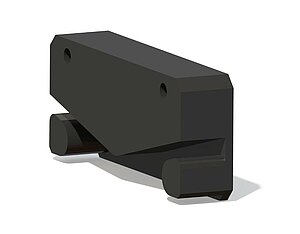

磁性传感器 MSC500
紧凑型感应器，增量型，数字接口，分辨率1μm
磁性传感器 MSC500 通过多色大 ＬＥＤ 状态指示灯得到加分，让用户的调试以及功能监察工作变得更加简单。这样就能视觉监察码尺和传感器之间准确的距离。通过直接在传感器头上的插拔连接，MSC500 可以在非常狭小的空间中使用。安装可以快速和简便的执行，这样就已经节省了成本。另外 MSC500 传感器包含所有的方波信号。因此使用一个相同的传感器头就可以评估 A&B 信号, 反相信号以及周期指数信号。
- 最大分辨率 1 pm
- 与 MR500 或 MBR500（160 极）结合使用时，最多 200000 个脉冲/每转
- 重复精度 ±0.005 毫米
- 集成距离监测的LED状态显示器
- 适配使用磁带 MB500/1、磁环 MR500、磁带环 MBR500
- 取值距离 ≤2 mm
- 可插拔传感器接口带延长线KV1C
- 输出电路 PP, TTL, LD (依赖于工作电压)
- 可选择带基准点为 R 或灵活的基准特性为 FR
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
黑色塑料
传感器/尺的读取距离
0.1 … 2 mm
参考信号 I
0.1 … 1.5 mm
参考信号 R
0.4 … 1 mm
参考信号 FR
传感器/环的读取距离
0.1 … 2 mm
参考信号 I
0.1 … 1.5 mm
参考信号 R
⾏进速度 / 周转速度
|
行进速度/周速 Vmax [m/s] |
|||||||||||
|
分辨率/径向缩放因子 |
0.001/1250 |
4.00 |
3.20 |
1.60 |
0.80 |
0.32 |
0.20 |
0.10 |
0.05 |
0.03 |
0.01 |
|
0.005/250 |
20.00 |
16.00 |
8.00 |
4.00 |
1.60 |
1.00 |
0.50 |
0.25 |
0.13 |
0.06 |
|
|
0.01/125 |
25.00 |
25.00 |
16.00 |
8.00 |
3.20 |
2.00 |
1.00 |
0.50 |
0.25 |
0.12 |
|
|
0.025/50 |
25.00 |
25.00 |
25.00 |
20.00 |
8.00 |
5.00 |
2.50 |
1.25 |
0.63 |
0.30 |
|
|
0.05/25 |
25.00 |
25.00 |
25.00 |
25.00 |
16.00 |
10.00 |
5.00 |
2.50 |
1.25 |
0.61 |
|
|
0.1/12.5 |
25.00 |
25.00 |
25.00 |
25.00 |
25.00 |
20.00 |
10.00 |
5.00 |
2.50 |
1.21 |
|
|
脉冲间隔 [μs] |
0.20 |
0.25 |
0.50 |
1.00 |
2.50 |
4.00 |
8.00 |
16.00 |
32.00 |
66.00 |
|
|
计数频率[kHz] |
1250.00 |
1000.00 |
500.00 |
250.00 |
100.00 |
62.50 |
31.25 |
15.63 |
7.81 |
3.79 |
|
|
3 |
2 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
特征
技术数据
内容补充
工作电压
4.75 … 30 V DC
反极性保护
电流消耗
<30
mA
在 24 V DC 情况下
无负载
<75
mA
在 24 V DC 情况下
负载的
输出电路
PP
在工作电压 4.75 - 30 V DC
TTL, LD (RS422)
在工作电压 4.75 … 6 V DC
输出信号
A, /A, B, /B, I, /I, R, /R, FR, /FR
高的输出信号电平
>UB -2.5 V
PP
>2.5
V
LD
低的输出信号电平
0.8
V
反应时间
1.5
µs
指数标记
周期性，固定，弹性的
基准信号的脉冲宽度
1 或 4 增量
实时性要求
与速度成比例的信号输出
连接方式
插拔连接器
8 针, 1 个插头
信号图
提示
信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
脉冲间隔值，输出转换 LD
特征
技术数据
内容补充
针长
5
mm
分辨率
0.001
mm
,
0.005
,
0.01
,
0.025
,
0.05
,
0.1
mm
缩放因数
12.5
,
25
,
50
,
125
,
250
,
1250
系统精确度
±(0.025 + 0.01 x L) 毫米, L 单位米
±0.1
°
重复精度
±5
µm
测量范围
∞
周速度
取决于分辨率和脉冲间隔
见表格
行进速度
取决于分辨率和脉冲间隔
见表格
特征
技术数据
内容补充
环境温度
-40 … 85 °C
储存温度
-40 … 85 °C
相对湿度
100
%
允许凝露
EMV
按照 EN 61326-3-1 标准
对抗扰度有要求的工业，放射限值等级B
防护等级
IP67
按照 EN 60529 标准，配有配套连接器
耐冲击性
≤500 m/s2, 11 ms
EN 60068-2-27, 半正弦, 3 轴 (+/-), 每3次冲击
耐振动性
≤100 m/s2, 10 Hz … 2000 Hz
按照 EN 60068-2-6 标准, 每 10 个循环
更多信息
连接引脚分配类型
与电缆延长线 KV1C 结合使用
|
信号符标 |
4芯 |
5芯 |
6芯 |
8芯 |
|
A |
红色 |
红色 |
红色 |
红色 |
|
B |
橙色 |
橙色 |
橙色 |
橙色 |
|
I, R, FR |
蓝色 |
蓝色 |
||
|
+UB |
棕色 |
棕色 |
棕色 |
棕色 |
|
GND |
黑色 |
黑色 |
黑色 |
黑色 |
|
/A |
黄色 |
黄色 |
||
|
/B |
绿色 |
绿色 |
||
|
/I, /R, /FR |
紫色 |
安装提示
对于磁尺上带有参考点的系统请注意传感器和尺的正确对准(见图)。
|
参考信号 |
I |
R |
FR |
|
A, 传感器/尺的读取间距 |
≤2 mm |
≤1.5 mm |
0.4 … 1 mm |
|
B, 横向偏移 |
±2 mm |
±0.5 mm |
±0.5 mm |
|
C, 同心度偏差 |
±3° |
±3° |
±3° |
|
D, 纵向斜度 |
±1° |
±1° |
±1° |
|
E, 横向斜度 |
±3° |
±3° |
±3° |
|
3 |
2 |
2 |
2 |
符号显示
象征性传感器显示方式
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
基准参考信号
I
线性分辨率/
径向缩放因数
0.001/1250
脉冲间隔
0.2
供货范围
- MSC500
- 紧固套件
- 快速参考指南
