SIKO liefert neues digitales Messsystem für vertikale Plattensäge „Edition 60“ der Striebig AG
Zum 60-jährigen Firmenjubiläum: Die vertikale Säge „Edition 60“ verfügt über eine integrierte Plattenabsenkvorrichtung, die einen ergonomischen Ein-Personen-Plattenzuschnitt ermöglicht. Für die Einstellungen der Maße auf der Y-Achse ist die digitale Messanzeige MA502 von SIKO im Einsatz, die durch zusätzliche Offsetwerte und eine freie Textanzeige speziell auf die individuellen Anforderungen der Maschine angepasst wurde
Der Zuschnitt von großen Holzplatten beansprucht sehr viel Raum bei Nutzung horizontaler Plattenaufteilsägen. Eine vertikale Plattensäge ist in vielen Schreinereien und Baumärkten vertreten, weil sie eine enorme Platzersparnis verspricht und einfach und ergonomisch zu bedienen ist. Die Holzplatte wird in einem Sägerahmen in einem Fünf-Grad-Winkel auf Rollen gestellt und angelehnt. Mit einem beweglichen Sägeaggregat kann nun vertikal und horizontal der Zuschnitt erfolgen.
Die Maße für die jeweilige Platte können über ein digitales Messsystem des Messspezialisten SIKO sowohl für die X-Achse als auch für die Y-Achse eingestellt werden. Dabei kommt es Striebig auf hohe Genauigkeit an. Das magnetische Messsystem ermöglicht einen auf den Zehntel Millimeter genauen Zuschnitt. Zusätzlich verfügt das Messsystem über eine Feinverstellung, d. h. wenn die grobe Position erreicht ist, können Zehntel Millimeter nachverstellt werden.
„Vorteilhaft sind die Robustheit, Verschleißfreiheit und in unserem Bereich insbesondere die Unempfindlichkeit gegenüber Verschmutzungen z. B. durch Späne und Staub“
Pius Elmiger, Head of Development & Engineering bei Striebig
Magnetische Längenmessung in der Holzbearbeitung
Gerade in der Holzbearbeitung sind magnetische Messsysteme für die Längenmessung ideal. Es handelt sich um ein berührungsloses Verfahren, bei dem ein magnetischer Sensor ein Magnetband in einem definierten Abstand abtastet. „Vorteilhaft sind die Robustheit, Verschleißfreiheit und in unserem Bereich insbesondere die Unempfindlichkeit gegenüber Verschmutzungen z. B. durch Späne und Staub“, erklärt Pius Elmiger, Head of Development & Engineering bei Striebig. „Ein empfindliches optisches System beispielsweise kommt in dieser rauen Arbeitsumgebung nicht in Frage. Mechanische Seilzugsysteme unterliegen wiederum einem höheren Verschleiß, sodass die magnetische Messung das Verfahren der Wahl für unsere Striebig-Sägen ist.“
Ausgehend von der Standardanzeige konnten wir unsere Anforderungen definieren und auch Ergänzungen an SIKO richten, deren Team uns stets entgegenkam und bei den technischen Fragen unterstützte. So konnten Geräte programmiert, ausprobiert, modifiziert und wieder eingebaut werden, um eine passgenaue Lösung zu erhalten.
Pius Elmiger, Head of Development & Engineering bei Striebig
Edition 60 mit neuer digitaler Messanzeige für die Y-Achse
Bei der neuesten „Edition 60“, die Striebig anlässlich des 60-jährigen Bestehens herausgebracht hat, kommt für die Einstellungen der Maße auf der Y-Achse eine weitere digitale SIKO-Messanzeige MA502 zum Einsatz (inkl. des Magnetsensors MS500), die von SIKO speziell auf die individuellen Anforderungen dieser neuen Holzbearbeitungsmaschine angepasst wurde. Das bestehende autonome SIKO-Messsystem für die Maßeinstellung des vertikalen Schnitts auf der X-Achse wurde beibehalten.

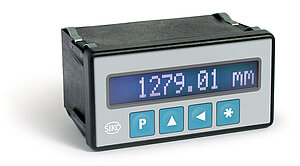

SIKO Messanzeige MA502 mit LCD-Punktmatrix-Display, Anzeigengenauigkeit 10 µm
Die Edition 60 ist eine Weiterentwicklung der handbetriebenen Standard S Maschine von Striebig, die über besondere zusätzliche Merkmale verfügt, allen voran die integrierte Plattenabsenkvorrichtung. Diese ermöglicht einen ergonomischen und fließenden Ein-Personen-Plattenzuschnitt. Wenn unten ein Besäumschnitt erfolgen sollte, musste die Platte bisher von zwei Personen angehoben und gedreht werden und der Schnitt dann oben erfolgen. Dieser zusätzliche Schritt entfällt dank der Plattenabsenkvorrichtung, die die Holzplatte greift, anhebt und festhält.
Auf diese Weise ist unten ein präziser Schnitt möglich. Die umfassende Grundausstattung garantiert zudem kurze Prozesszeiten und einen sicheren, handgeführten Arbeitsablauf. Der Sägerahmen wurde zusätzlich stabilisiert; damit können pro Plattenabsenkeinheit 80 kg gehalten werden. Standardmäßig sind zwei Plattenabsenkeinheiten vorgesehen; eine dritte ist optional. Die Edition 60 bedient einen hohen Sicherheitsstandard, da eine Zweihandbedienung integriert ist, sodass der Bediener während des Positioniervorgangs nicht in den Sägebereich hineingreifen und sich verletzen kann.
Offsetwerte integrieren
Das neue Messsystem mit weiteren Funktionalitäten ist nötig, um bestimmte Offsetwerte, die sich durch die Plattenabsenkvorrichtung ergeben, auf der Y-Achse einstellen zu können. Die Basis für die Weiterentwicklung ist die SIKO-Standard-Anzeige MA502, da die angebotene serielle Schnittstelle RS485 bereits passend für die Striebig-Maschinen war.
Zum einen wurde ein Offsetwert für die Mittelauflage benötigt. Ein weiterer Offsetwert ergibt sich durch den genannten Besäumschnitt im unteren Bereich. Dafür wird die Platte mit der Plattenabsenkvorrichtung um 58 mm angehoben. Dieser Versatz markiert den neuen Nullpunkt an der Unterkante der Platte, sodass nun eingestellt werden kann, wie groß der Besäumschnitt ausfallen soll.
Zudem wurde das Referenzieren des Messsystems beim Einschalten der Maschine auf die neuen Anforderungen durch die veränderten Nullpunkte angepasst.
Hohe Bediensicherheit: Durch die Zweihandbedienung ist eine Verletzungsgefahr während des Positioniervorgangs ausgeschlossen. Die integrierte digitale SIKO-Messanzeige MA502 beruht auf einem magnetischen Messprinzip und ist damit für raue Umgebungen wie die Holzverarbeitung dank ihrer Robustheit und Langlebigkeit bestens geeignet
Bediensicherheit durch Texthinweise
Eine weitere Anforderung an die Messanzeige war die Möglichkeit, auch einfache freie Texte anzeigen zu lassen und so mit dem Bediener kommunizieren zu können. Mit dieser Ergänzung ermöglicht SIKO noch mehr Bedien- und Prozesssicherheit. Es können Warnungen oder Fehler angezeigt werden, z. B. dass die Druckluft abfällt oder ein Fehler bei der Plattenabsenkvorrichtung aufgetreten ist. So erhält der Bediener gezielte Informationen. Zudem lassen sich allgemeine Infos einspielen, wie die bereits gelaufenen Netzstunden der Maschine oder des Motors. Die Messwerte werden von der Steuerung aufgezeichnet und auf der Messanzeige dargestellt.
SIKO: Standardprodukte kundengerecht optimieren
Ein Gerät, das spezifisch auf die Kundenbedürfnisse zugeschnitten ist, gehört zu den Kernkompetenzen von SIKO. Pius Elmiger beschreibt die gemeinsame Entwicklungsarbeit als sehr konstruktiv und fokussiert: „Ausgehend von der Standardanzeige konnten wir unsere Anforderungen definieren und auch Ergänzungen an SIKO richten, deren Team uns stets entgegenkam und bei den technischen Fragen unterstützte. So konnten Geräte programmiert, ausprobiert, modifiziert und wieder eingebaut werden, um eine passgenaue Lösung zu erhalten.“ Auch die Integration des Messsystems in die Software der Maschine war dank der bekannten Schnittstelle und der Standardprotokolle unkompliziert. Autorin: Michaela Wassenberg - freie Journalistin
