Absoluter Drehgeber AH25S
Robuster absoluter Singleturndrehgeber![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)

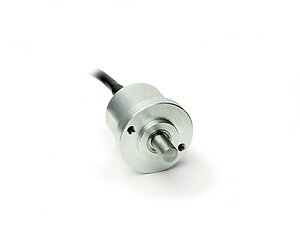

Der Drehgeber AH25S ist ein magnetischer Miniatur Singleturn Absolutwertgeber mit analogem Ausgang. Der durch sein robustes Druckgussgehäuse speziell für den Bereich von Mobilen Maschinen entwickelte Drehgeber erfasst 360° absolut. Durch seine extrem kleine Bauform (ø25 mm) ist er prädestiniert für Applikationen mit sehr beengtem Bauraum.
- absoluter Analoggeber in Miniaturausführung
- 12 bit (4096) Auflösung über 360°
- Schutzart IP65
- -40 … 85 °C Arbeitstemperatur
- Spannungs- (0 … 10 V, 0.5 … 4.5 V), Stromausgang (0 … 20 mA, 4 … 20 mA)
- einfache Montage durch Hohlwelle ø8 mm
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.08
 kg
(mit 1 m Kabel)
Welle
 Cu-Zn Legierung
Gehäuse
 Zinkdruckguss
Drehzahl
≤6000
 min⁻¹
Kabelmantel
 PUR
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
12 … 30 V DC
Ausgangsspannung
0 … 10 V
Bürde gegen GND ≥1 kΩ (0/10V)
0.5 … 4.5 V
Bürde gegen GND ≥1 kΩ (0.5/4.5V)
Ausgangsstrom
0 … 20 mA
Bürde gegen GND ≤500 Ω (0/20mA)
4 … 20 mA
Bürde gegen GND ≤500 Ω (4/20mA)
Genauigkeit
±1
 °
bei Messbereich 360°
Zykluszeit
≤1
 ms
Einschaltzeit
<1
 ms
Merkmal
Technische Daten
Ergänzung
Ausfallrate
325
 Jahr(e)
bei 60 °C (MTBF)
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 85 °C
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
100
 %
Betauung zulässig
Schutzart
 IP65
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
Messwandler, Stromausgang
Belegung |
Kabelfarbe E1 |
GND |
weiß |
IOUT |
grün |
+UB |
braun |
Messwandler, Spannungsausgang
Belegung |
Kabelfarbe E1 |
GND |
weiß |
UOUT |
grün |
+UB |
braun |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Kabellänge
01.0
01.0
15.0 m, in 1 m Schritten
Ausgang
0.5/4.5V
Drehrichtung
i
Zubehör
Vergleichbare Produkte
Lieferumfang
- AH25S
