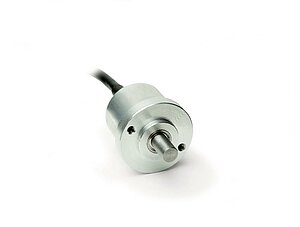

Encoder assoluto AH25S
Robusto encoder assoluto monogiro (singleturn)![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
L’encoder AH25S è un trasduttore magnetico assoluto monogiro in miniatura con uscita analogica. L’encoder protetto da un robusto corpo pressofuso, sviluppato appositamente per il settore delle macchine mobili, rileva valori assoluti per un’estensione di campo di 360°. Grazie alle dimensioni estremamente ridotte (ø25 mm) è predestinato per le applicazioni in spazi costruttivi molto limitati.
- Trasduttore analogico assoluto miniaturizzato
- Risoluzione 12 bit (4096) su 360°
- Grado di protezione IP65
- Temperatura di lavoro -40 … 85 °C
- Uscita tensione (0 … 10 V, 0.5 … 4.5 V), corrente (0 … 20 mA, 4 … 20 mA)
- Montaggio semplice con albero cavo ø8 mm
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.08
 kg
(con cavo di 1 m)
albero
 lega Cu-Zn
Corpo
 pressogetto di zinco
N. di giri
≤6000
 min-1
Guaina di protezione per cavi
 PUR
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
12 … 30 V DC
Tensione di uscita
0 … 10 V
resistenza di carico verso GND ≥1 Ω (0/10V)
0.5 … 4.5 V
resistenza di carico verso GND ≥1 Ω (0.5/4.5 V)
Corrente di uscita
0 … 20 mA
resistenza di carico verso GND ≤500 Ω (0/20mA)
4 … 20 mA
resistenza di carico verso GND ≤500 Ω (4/20mA)
Precisione
±1
 °
con range di misura 360°
Tempo ciclo
≤1
 ms
Durata inserzione
<1
 ms
Caratteristica
Dati tecnici
Integrazione
Quota di guasti
325
 Anno/i
a 60 °C (MTBF)
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-40 … 85 °C
Temperatura di stoccaggio
-40 … 85 °C
Umidità relativa dell'aria
100
 %
condensazione ammessa
Grado di protezione
 IP65
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Ulteriori informazioni
piedinatura
Convertitore di misura, uscita di corrente
Assegnazione |
Colore cavo E1 |
GND |
bianco |
IOUT |
verde |
+UB |
marrone |
Convertitore di misura, uscita di tensione
Assegnazione |
Colore cavo E1 |
GND |
bianco |
UOUT |
verde |
+UB |
marrone |
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Lunghezza cavo
01.0
01.0
15.0 m, ad incrementi di 1 m
uscita
0.5/4.5V
Senso di rotazione
i
Accessori
Prodotti simili
Volume di fornitura
- AH25S
