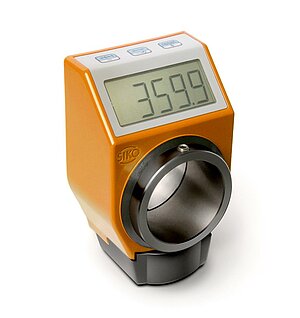

Digitale Positionsanzeige DA10
für große Wellendurchmesser
- speziell für große Wellendurchmesser
- Hohlwelle max. Ø 30 mm
- Zählwerk mit 5 Dekaden und Feinablesung
- Anzeige für „mm“ oder „inch“ auslegbar
- Lupenfunktion für gute Ablesbarkeit
- optional mit Edelstahl-Antriebswelle
- Axialdichtung, staub- und schwallwassergeschützt
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Technische Zeichnung
Technische Daten
Mechanische Daten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
0.1
kg
Gehäuse
Kunststoff, verstärkt
Sichtfenster
Kunststoff
optional Mineralglas
Zählwerk
5
Dekaden mit Feinablesung
Ziffernhöhe
~7
mm
max. Drehzahl
|
Anzeige (nach 1. Umdrehung) |
max. Drehzahl [min-1] |
|
00010 |
500 (1500) |
|
00015 |
500 (1000) |
|
00020 |
500 (750) |
|
00025 |
500 (600) |
|
00030 |
500 |
|
00040 |
375 |
|
00050 |
300 |
|
00060 |
250 |
|
00080 |
180 |
|
00100 |
150 |
Hinweis
Drehzahlen >500 min-1 dürfen nur kurzzeitig betrieben werden.
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
0 … 80 °C
Bestellung
Bestellhinweis
Hinweis: Hervorhebungen in Orange sind Bestellmerkmale.
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Einbaulage
12
siehe Ikonen zur Einbaulage
Anzeige nach 1. Umdrehung
6/5
/5 = nicht angezeigter rechnerischer Wert
Kommastelle
0
Zählrichtung
i
Hohlwelle/
Durchmesser
30
Edelstahl

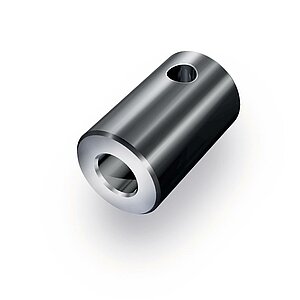

Reduzierhülsen
Hohlwelle/
Form
WK
nicht bei Hohlwelle/Durchmesser "25"
nur bei Hohlwelle/Durchmesser "25"
Drehmomentstütze/
Lage
I
Farbe
O
Axialdichtung
OAD
Lieferumfang
- DA10
