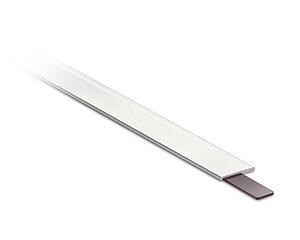

Magnetband MB200/1
Inkremental kodierter Maßstab, 2 mm Pollänge
- einfache Klebemontage, Selbstkonfektionierung möglich
- rollenweise bis 100 m erhältlich
- Linearitätsabweichung bis ±20 μm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Technische Zeichnung
Technische Daten
Mechanische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Werkstoff
Edelstahl rostfrei
Abdeckband
Band Breite
10
mm
Band Dicke
1.4
mm
ohne Abdeckband
Montageart
Klebeverbindung
vormontiertes doppelseitiges Klebeband
Genauigkeitsklasse
20
µm
Maßtabelle
|
Referenzpunkte [m] |
|
|
Abstand fix X |
0.05 |
|
periodisch P |
0.06, 0.2 |
|
einmalig E |
0.05, 0.1, 0.16, 0.2, 0.5, 0.8 |
Merkmal
Technische Daten
Ergänzung
Pollänge
2
mm
Linearitätsabweichung
±20
µm
bei TU = 20 °C
Messbereich
∞
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-20 … 100 °C
Lagertemperatur
-40 … 100 °C
Ausdehnungskoeffizient
(11 ±1) x 10-6/K
Federstahl
relative Luftfeuchtigkeit
100
%
Betauung zulässig
Bestellung
Bestellhinweis
Die erforderliche Bandlänge berechnet sich aus:
Messweg + Sensorlänge "S" + (2 x Vor- bzw. Nachlauf "B").
Messweg + Sensorlänge "S" + (2 x Vor- bzw. Nachlauf "B").
|
S |
siehe Zeichnung des verwendeten Sensors |
|
B |
10 mm (Vor- und Nachlauf) |
|
1 |
7 |
Darstellung symbolisch
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Länge
000.10
000.10
100.00 m, in 0.1 m Schritten
Bestellangabe siehe "Bestellhinweis"
Werkstoff-Trägerband
St
Trägerklebeband
TM
Abdeckband
AM
Referenzpunkt
O
optional mit Flexibler Referenzmarke, siehe Zubehör
Lage Referenzpunkt
0.05
in m
nur angeben, wenn Referenzpunkt E gewählt, ≤5.0 m
Lage Referenzpunkt
0.06
in m
nur angeben, wenn Referenzpunkt P gewählt

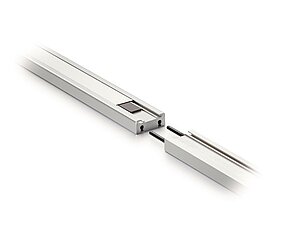

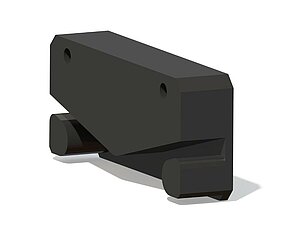

Zubehör
Lieferumfang
- MB200/1
