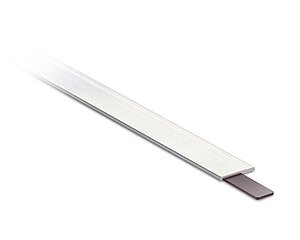

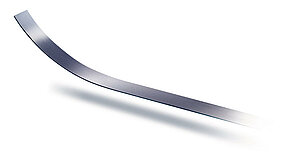

磁尺 MB200/1
增量式编码尺, 2 mm 极长
- 方便的粘胶安装方式，用户可自行安装
- 整卷长度可达 100 m
- 线性误差至 ±20 μm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
技术制图
技术数据
机械参数
系统数据
环境条件
特征
技术数据
内容补充
材料
不锈钢
保护盖条
尺宽度
10
mm
尺厚度
1.4
mm
无保护盖条
安装方式
粘结
预装的双面胶带
精度等级
20
µm
尺寸表
|
参考点 [m] |
|
|
间距固定 X |
0.05 |
|
周期性 P |
0.06, 0.2 |
|
一次的 E |
0.05, 0.1, 0.16, 0.2, 0.5, 0.8 |
特征
技术数据
内容补充
针长
2
mm
线性偏差
±20
µm
在 TU = 20 °C 时
测量范围
∞
特征
技术数据
内容补充
环境温度
-20 … 100 °C
储存温度
-40 … 100 °C
热膨胀系数
(11 ±1) x 10-6/K
弹簧钢
相对湿度
100
%
允许凝露
订单代码
订购提示
磁尺长度计算:
测量位移 + 传感器长度 "S" + (2 x 向前以及向后运行 "B").
测量位移 + 传感器长度 "S" + (2 x 向前以及向后运行 "B").
|
S |
见所用传感器的图纸 |
|
B |
10 mm (向前和向后运行距离) |
|
1 |
7 |
符号显示
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
长度
000.10
000.10
100.00 m, 最小增量 0.1 m
"订货说明见 ""订货指南"""
载体带材料
St
载体胶带
TM
保护盖条
AM
基准点
O
可选择带有灵活的参考标记，见附件
基准点的方向位置
0.05
单位为米
当选定参考点 E 时，才设置，≤5.0 米
基准点的方向位置
0.06
单位为米
当选定参考点 P 时，才设置
供货范围
- MB200/1
