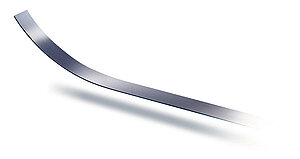

Magnetband MB320/1
inkremental kodierter Maßstab, 3.2 mm Pollänge
- einfache Klebemontage, Selbstkonfektionierung möglich
- rollenweise bis 100 m erhältlich
- Linearitätsabweichung bis ±50 μm
- Linearitätsabweichung bis ±50 μm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Technische Zeichnung
Technische Daten
Mechanische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Werkstoff
Edelstahl rostfrei
Abdeckband
Band Breite
5
mm
,
10
mm
Band Dicke
1.4
mm
ohne Abdeckband
Montageart
Klebeverbindung
vormontiertes doppelseitiges Klebeband
Genauigkeitsklasse
50
µm
Maßtabelle
|
Referenzpunkte [m] |
|
|
Abstand fix X |
0.032 |
|
periodisch P |
0.032, 0.32 |
|
einmalig E |
0.032, 0.064, 0.096, 0.128, 0.3, 0.32 |
Merkmal
Technische Daten
Ergänzung
Pollänge
3.2
mm
Linearitätsabweichung
±50
µm
bei TU = 20 °C
Messbereich
∞
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-20 … 70 °C
Lagertemperatur
-40 … 70 °C
Ausdehnungskoeffizient
(11 ±1) x 10-6/K
Federstahl
(16 ±1) x 10-6/K
Edelstahl
relative Luftfeuchtigkeit
100
%
Betauung zulässig
Bestellung
Bestellhinweis
Die erforderliche Bandlänge berechnet sich aus:
Messweg + Sensorlänge "S" + (2 x Vor- bzw. Nachlauf "B").
Messweg + Sensorlänge "S" + (2 x Vor- bzw. Nachlauf "B").
|
S |
siehe Zeichnung des verwendeten Sensors |
|
B |
10 mm (Vor- und Nachlauf) |
|
1 |
7 |
Darstellung symbolisch
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Länge
000.10
000.10
100.00 m, in 0.1 m Schritten
Bestellangabe siehe "Bestellhinweis"
Bandbreite
10
Werkstoff-Trägerband
St
Trägerklebeband
TM
Abdeckband
AM
Edelstahl
Referenzpunkt
O
bei Breite 10 mm optional mit Flexibler Referenzmarke, siehe Zubehör
nur bei Breite 10 mm
nur bei Breite 10 mm
Lage Referenzpunkt
0.032
in m
nur angeben, wenn Referenzpunkt E gewählt, ≤5.0 m
Lage Referenzpunkt
0.032
in m
nur angeben, wenn Referenzpunkt P gewählt

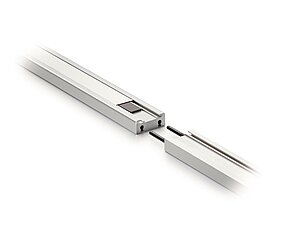

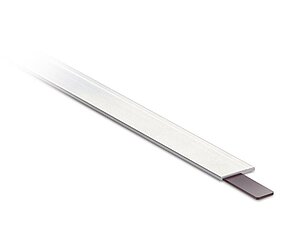

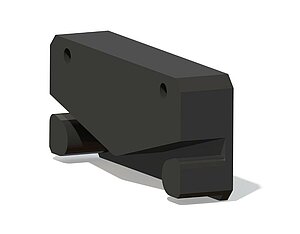

Zubehör
Lieferumfang
- MB320/1
