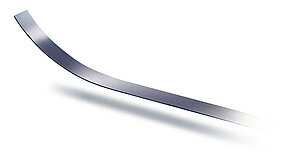

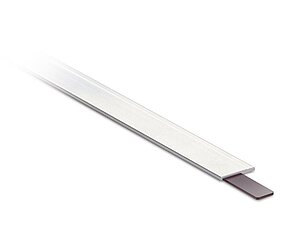

Banda magnetica MB320/1
Riga graduata con codifica incrementale, distanza fra i poli 3.2 mm
- Montaggio semplificato con biadesivo, tagliabile su misura dal cliente
- Fornibile a rulli fino a 100 m
- Scostamento di linearità fino a ±50 μm
- Scostamento di linearità fino a ±50 μm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Disegno tecnico
Dati tecnici
Dati meccanici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Materiale
acciaio inossidabile
nastro di copertura
Larghezza banda
5
mm
,
10
mm
Spessore banda
1.4
mm
senza nastro di copertura
Tipo di montaggio
giunto adesivo
nastro biadesivo predisposto
Classe di precisione
50
µm
Tabella misure
|
Punti di riferimento [m] |
|
|
Distanza fissa X |
0.032 |
|
periodico P |
0.032, 0.32 |
|
unico E |
0.032, 0.064, 0.096, 0.128, 0.3, 0.32 |
Caratteristica
Dati tecnici
Integrazione
Distanza fra i poli
3.2
mm
Scostamento di linearità
±50
µm
a TU = 20 °C
Range di misura
∞
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-20 … 70 °C
Temperatura di stoccaggio
-40 … 70 °C
Coefficiente di dilatazione
(11 ±1) x 10-6/K
acciaio per molle
(16 ±1) x 10-6/K
acciaio inossidabile
Umidità relativa dell'aria
100
%
condensazione ammessa
Ordine
Riferimento ordine
La lunghezza necessaria della banda si calcola:
percorso di misura + lunghezza sensore "S" + (2 x maggiorazione pre o postcorsa “B“).
percorso di misura + lunghezza sensore "S" + (2 x maggiorazione pre o postcorsa “B“).
|
S |
vedi disegno del sensore utilizzato |
|
B |
10 mm (pre o postcorsa) |
|
1 |
7 |
Rappresentazione simbolica
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
lunghezza
000.10
000.10
100.00 m, ad incrementi di 0.1 m
"indicazione per l'ordine vedasi ""Riferimento ordine"""
larghezza banda
10
materiale nastro di supporto
St
nastro adesivo di supporto
TM
nastro di copertura
AM
acciaio inossidabile
zero
O
per la larghezza di 10 mm opzionale con tacca di riferimento flessibile, vedi accessori
solo in caso di larghezza di 10 mm
solo in caso di larghezza di 10 mm
posizione punto di riferimento
0.032
in m
da indicare solo se è stato scelto punto di riferimento E, ≤5.0 m
posizione punto di riferimento
0.032
in m
da indicare solo se è stato scelto punto di riferimento P

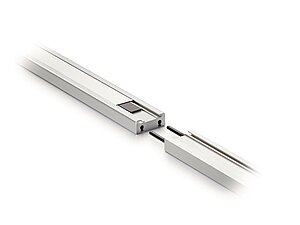

Accessori
Volume di fornitura
- MB320/1
