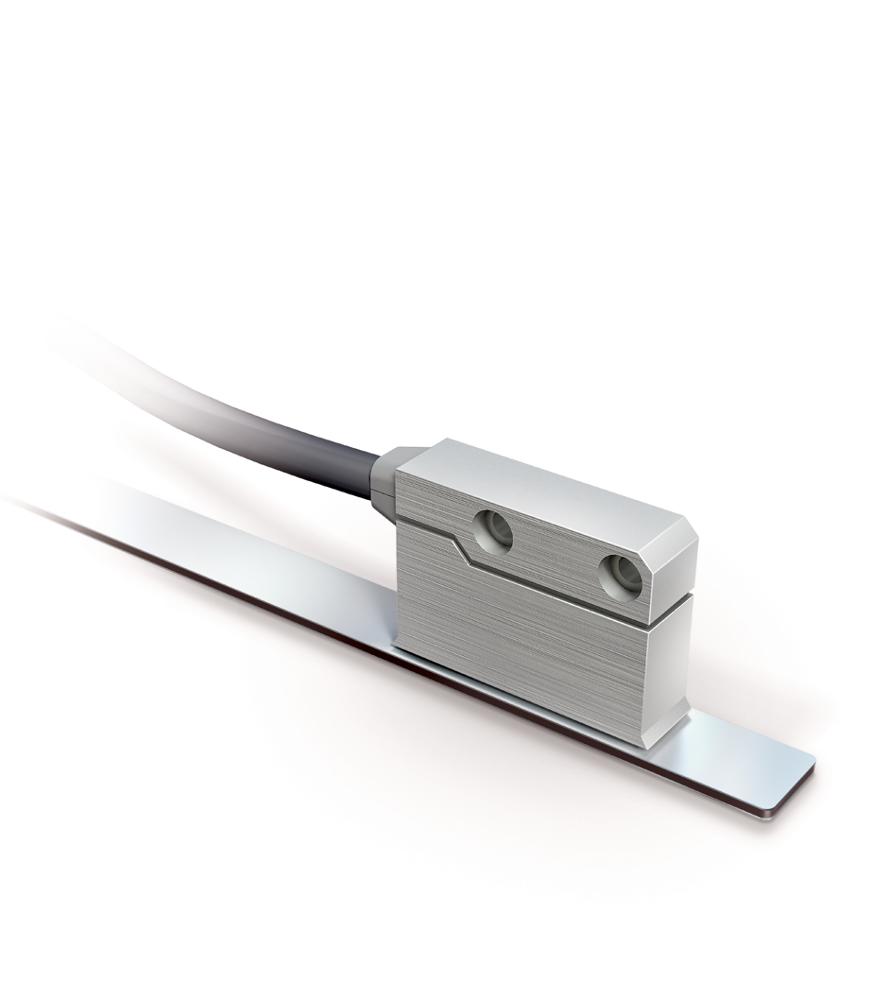

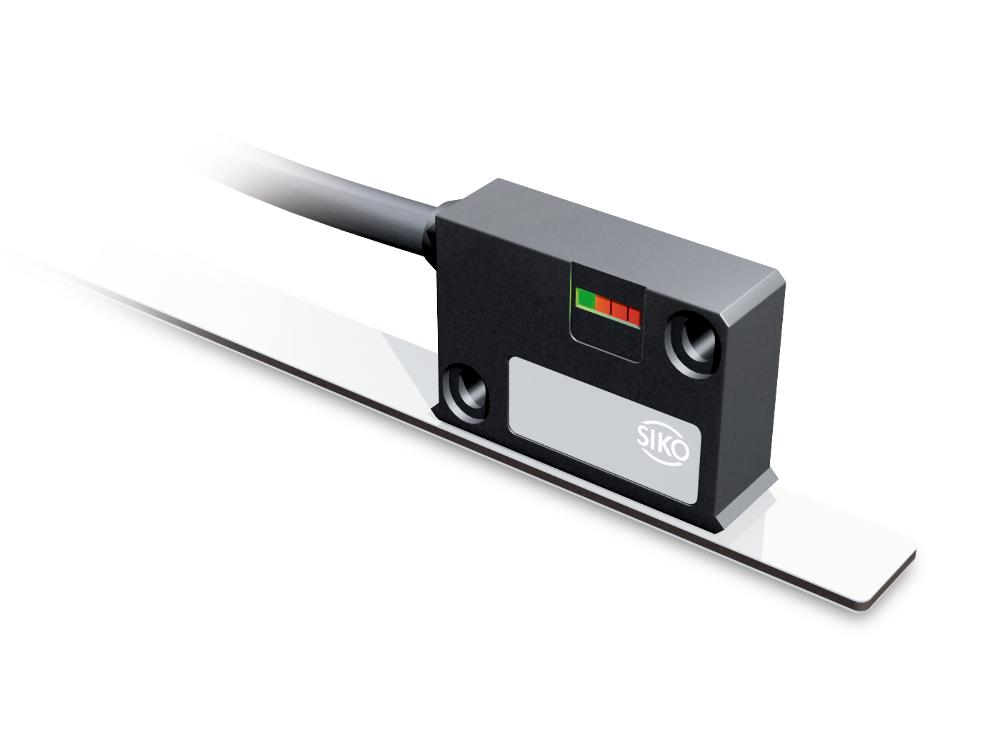

Magnetsensor MSK5000
inkremental, digitale Schnittstelle, Auflösung 1 µm, Skalierungsfaktor 1250
- max. Auflösung 1 μm
- Wiederholgenauigkeit ±0.01 mm
- Wiederholgenauigkeit ±1 Inkrement
- Status LED-Anzeige
- arbeitet mit Magnetband MB500/1, Magnetring MR500, Magnetbandring MBR500
- Leseabstand ≤2 mm
- max. 200000 Impulse/Umdrehung in Verbindung mit MR500 oder MBR500 (160 Pole)
- optional mit Referenzpunkt R oder flexiblen Referenzmarken FR
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Kunststoff schwarz
Bauform K
Zinkdruckguss/Alu
Bauform M: Frontdeckel Alu
Zinkdruckguss
Bauform ZM
Leseabstand Sensor/Band
0.1 … 2 mm
Referenzsignal O, I
0.1 … 1.5 mm
Referenzsignal R
0.4 … 1 mm
Referenzsignal FR
Leseabstand Sensor/Ring
0.1 … 2 mm
Referenzsignal O, I
0.1 … 1.5 mm
Referenzsignal R
Kabelmantel
PUR, schleppkettentauglich
6, 8-adrig ø5-0.4 mm
Biegeradius Kabel
5x Kabeldurchmesser
statisch
7.5x Kabeldurchmesser
dynamisch
Lebensdauer Kabel
>5
Mio. Zyklen
bei folgenden Testbedingungen:
Verfahr-/ Umfangsgeschwindigkeit
|
Verfahr-/ Umfangsgeschwindigkeit Vmax [m/s] |
|||||||||||
|
Auflösung/ Skalierungsfaktor |
0.001/1250 |
4.00 |
3.20 |
1.60 |
0.80 |
0.32 |
0.20 |
0.10 |
0.05 |
0.03 |
0.01 |
|
0.005/250 |
20.00 |
16.00 |
8.00 |
4.00 |
1.60 |
1.00 |
0.50 |
0.25 |
0.13 |
0.06 |
|
|
0.01/125 |
25.00 |
25.00 |
16.00 |
8.00 |
3.20 |
2.00 |
1.00 |
0.50 |
0.25 |
0.12 |
|
|
0.025/50 |
25.00 |
25.00 |
25.00 |
20.00 |
8.00 |
5.00 |
2.50 |
1.25 |
0.63 |
0.30 |
|
|
0.05/25 |
25.00 |
25.00 |
25.00 |
25.00 |
16.00 |
10.00 |
5.00 |
2.50 |
1.25 |
0.61 |
|
|
0.1/12.5 |
25.00 |
25.00 |
25.00 |
25.00 |
25.00 |
20.00 |
10.00 |
5.00 |
2.50 |
1.21 |
|
|
Pulsabstand [μs] |
0.20 |
0.25 |
0.50 |
1.00 |
2.50 |
4.00 |
8.00 |
16.00 |
32.00 |
66.00 |
|
|
Zählfrequenz [kHz] |
1250.00 |
1000.00 |
500.00 |
250.00 |
100.00 |
62.50 |
31.25 |
15.63 |
7.81 |
3.79 |
|
|
9 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
1 |
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
6.5 … 30 V DC
verpolsicher
4.75 … 6 V DC
nicht verpolsicher
5 … 30 V DC
nicht verpolsicher
Stromaufnahme
<25
mA
bei 24 V DC
unbelastet
<75
mA
belastet
Ausgangsschaltung
PP, LD (RS422)
Ausgangssignale
A, /A, B, /B, I, /I, R, /R, FR, /FR
Ausgangssignalpegel high
>UB -2.5 V
PP
>2.5
V
LD
Ausgangssignalpegel low
<0.8
V
Latenzzeit
1.5
µs
Pulsbreite Referenzsignal
1 oder 4 Inkrement(e)
Echtzeitanforderung
geschwindigkeitsproportionale Signalausgabe
Anschlussart
offenes Kabelende
Steckverbinder
7/8-polig
D-SUB
9-polig
Signalbild
Hinweis
Der logische Zustand der Signale A und B ist in Bezug auf das Indexsignal I bzw. Referenzsignal R nicht definiert. Er kann vom Signalbild abweichen.
Hinweis
Referenz- bzw. Indexsignal mit 4 Inkrementen (360°) Signallänge ist erst gültig ab dem 5. Zählschritt. Nach dem Einschalten der Betriebsspannung ist eine entsprechende Verzögerung zu berücksichtigen.
Pulsabstand, Ausgangsschaltung LD
Merkmal
Technische Daten
Ergänzung
Auflösung
0.001
mm
,
0.005
,
0.01
,
0.025
,
0.05
,
0.1
mm
Skalierungsfaktor
12.5
,
25
,
50
,
125
,
250
,
1250
Linearitätsabweichung
±20
µm
bei TU = 20 °C
Leseabstand Sensor/Band 1 mm
Wiederholgenauigkeit
±10
µm
Messbereich
∞
Umfangsgeschwindigkeit
Abhängig von Auflösung und Pulsabstand
siehe Tabelle
Verfahrgeschwindigkeit
Abhängig von Auflösung und Pulsabstand
siehe Tabelle
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-10 … 70 °C
Lagertemperatur
-30 … 80 °C
relative Luftfeuchtigkeit
100
%
Betauung zulässig
EMV
EN 61000-6-2
Störfestigkeit / Immission
EN 61000-6-4
Störaussendung / Emission
Schutzart
IP67
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
invertiert ohne Referenzsignal
|
Signal |
E1 |
E6X |
E8X |
|
A |
rot |
1 |
1 |
|
B |
orange |
2 |
2 |
|
nc |
3 |
3 |
|
|
+UB |
braun |
4 |
4 |
|
GND |
schwarz |
5 |
5 |
|
/A |
gelb |
6 |
6 |
|
/B |
grün |
7 |
7 |
|
nc |
8 |
||
|
nc |
9 |
invertiert mit Referenzsignal
|
Signal |
E1 |
E6X |
E8X |
|
A |
rot |
1 |
1 |
|
B |
orange |
2 |
2 |
|
I,R |
blau |
3 |
3 |
|
+UB |
braun |
4 |
4 |
|
GND |
schwarz |
5 |
5 |
|
/A |
gelb |
6 |
6 |
|
/B |
grün |
7 |
7 |
|
/I, /R |
violett |
8 |
8 |
|
nc |
9 |
Montagehinweis
Bei Systemen mit Referenzpunkten auf dem Magnetband bitte auf die richtige Ausrichtung von Sensor und Band achten (siehe Bild).
|
Referenzsignal |
O, I |
R |
FR |
|
A, Leseabstand Sensor/Band |
≤2 mm |
≤1.5 mm |
0.4 … 1.0 mm |
|
B, seitlicher Versatz |
±2 mm |
±0.5 mm |
±0.5 mm |
|
C, Fluchtungsfehler |
±3° |
±3° |
±3° |
|
D, Längsneigung |
±1° |
±1° |
±1° |
|
E, Seitenneigung |
±3° |
±3° |
±3° |
|
2 |
1 |
1 |
1 |
Darstellung symbolisch
Darstellung symbolisch
Systemkomponente
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Betriebsspannung
10
Bei steigender Kabellänge ist mit Spannungsabfall zu rechnen. Dies ist bei der elektrischen Auslegung zu berücksichtigen.
Bauform
K
Anschlussart
E1
Kabellänge
01.0
01.0
20 m, in 1 m Schritten
Ausgangsschaltung
PP
Referenzsignal
O
Indexsignal alle 5 mm
nur bei Bauform ZM und mit Magnetband MB500/1
Auflösung linear/
Skalierungsfaktor radial
0.001/1250
in µs
Pulsabstand
0.2
Lieferumfang
- MSK5000
- Befestigungsset
- Montageanleitung
