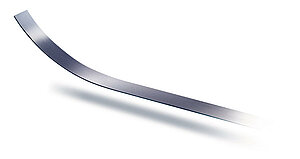

Magnetband MB500/1
inkremental kodierter Maßstab, 5 mm Pollänge- einfache Klebemontage, Selbstkonfektionierung möglich
- rollenweise bis 100 m erhältlich
- Linearitätsabweichung bis ±35 μm
Technische Zeichnung
Technische Daten
Mechanische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Werkstoff
 Edelstahl rostfrei
Abdeckband
Band Breite
5
 mm
,
10
 mm
Band Dicke
1.4
 mm
ohne Abdeckband
Montageart
 Klebeverbindung
vormontiertes doppelseitiges Klebeband
Genauigkeitsklasse
35
 µm
,
50
 µm
Maßtabelle
Referenzpunkte [m] |
|
Abstand fix X |
0.05 |
periodisch P |
0.2, 0.3, 0.5 |
einmalig E |
0.05, 0.1, 0.2, 0.5, 1, 2 |
Merkmal
Technische Daten
Ergänzung
Pollänge
5
 mm
Linearitätsabweichung
±35
 µm
 bei TU = 20 °C
±50
 µm
 bei TU = 20 °C
Messbereich
∞
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-20 … 70 °C
Lagertemperatur
-40 … 70 °C
Ausdehnungskoeffizient
 (11 ±1) x 10-6/K
Federstahl
 (16 ±1) x 10-6/K
Edelstahl
relative Luftfeuchtigkeit
100
 %
Betauung zulässig
Bestellung
Bestellhinweis
Die erforderliche Bandlänge berechnet sich aus:
Messweg + Sensorlänge "S" + (2 x Vor- bzw. Nachlauf "B").
Messweg + Sensorlänge "S" + (2 x Vor- bzw. Nachlauf "B").
S |
siehe Zeichnung des verwendeten Sensors |
B |
10 mm (Vor- und Nachlauf) |
1 |
7 |
Darstellung symbolisch
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Länge
000.10
000.10
100.00 m, in 0.1 m Schritten
Bestellangabe siehe "Bestellhinweis"
Bandbreite
10/10
Genauigkeitsklasse
50
Werkstoff-Trägerband
St
Trägerklebeband
TM

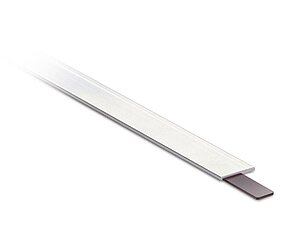

Abdeckband
AM
Edelstahl
Abdeckband Breite
10.0
Referenzpunkt
O
bei Breite 10 mm optional mit Flexibler Referenzmarke, siehe Zubehör
nur bei Breite 10 mm
nur bei Breite 10 mm
Lage Referenzpunkt
0.05
in m
nur angeben, wenn Referenzpunkt E gewählt, ≤5.0 m
Lage Referenzpunkt
0.2
in m
nur angeben, wenn Referenzpunkt P gewählt

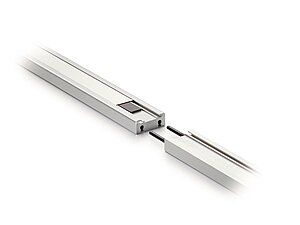

Zubehör
Lieferumfang
- MB500/1
