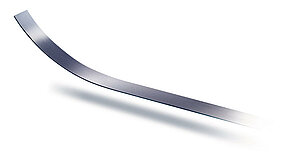

Cinta magnética MB500/1
Escala codificada incremental, 5 mm de longitud de polos
- Sencillo montaje adhesivo, es posible confeccionarlo uno mismo
- Se puede recibir en rollos de hasta 100 m
- Desviación de la linealidad hasta ±35 μm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dibujo técnico
Característica
Datos mecánicos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Material
acero fino inoxidable
cinta de cubierta
Anchura cinta
5
mm
,
10
mm
Espesor cinta
1.4
mm
sin cinta de cubierta
Tipo de montaje
unión adhesiva
cinta adhesiva por ambos lados premontada
Clase de precisión
35
µm
,
50
µm
Tabla de medidas
|
Puntos de referencia [m] |
|
|
Distancia fija X |
0.05 |
|
Periódica P |
0.2, 0.3, 0.5 |
|
Una sola vez E |
0.05, 0.1, 0.2, 0.5, 1, 2 |
Característica
Característica
Complemento
Longitud de los polos
5
mm
Desviación de la linealidad
±35
µm
con TU = 20 °C
±50
µm
con TU = 20 °C
Gama de medición
∞
Característica
Característica
Complemento
Temperatura ambiente
-20 … 70 °C
Temperatura de almacenamiento
-40 … 70 °C
Coeficiente dilatación
(11 ±1) x 10-6/K
acero para muelles
(16 ±1) x 10-6/K
acero fino inoxidable
Humedad relativa del aire
100
%
formación de rocío permitida
Pedido
Observación de pedido
La necesaria longitud de banda se calcula de:
recorrido de medición + longitud del sensor "S" + (2 x marcha adelante o de inercia "B").
recorrido de medición + longitud del sensor "S" + (2 x marcha adelante o de inercia "B").
|
S |
Ver dibujo del sensor empleado |
|
B |
10 mm (marcha adelante y en inercia) |
|
1 |
7 |
Representación simbólica
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
longitud
000.10
000.10
100.00 m, en pasos de 0.1 m
Para indicación de pedidos, véase "observación sobre pedidos".
ancho de banda
10/10
Clase de precisión
50
material cinta portante
St
cinta adhesiva portante
TM
cinta de cubierta
AM
acero fino inoxidable
anchura de la cinta de cubierta
10.0
punto de referencia
O
con anchura de 10 mm, opcionalmente con marca de referencia flexible, ver accesorios
sólo con anchura de 10 mm
sólo con anchura de 10 mm
posición punto de referencia
0.05
en m
indicar sólo si se ha seleccionado el punto de referencia E, ≤5.0 m
posición punto de referencia
0.2
en m
indicar sólo si se ha seleccionado el punto de referencia P

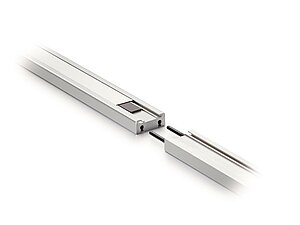

Accesorio
Volumen de suministro
- MB500/1
