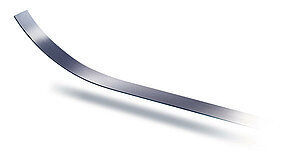

Bande magnétique MB500/1
Échelle à codage incrémental, longueur de pôle 5 mm
- Montage simple par adhésion, élaboration personnelle possible
- Disponible en rouleau de 100 m max.
- Divergence de linéarité jusqu'à ±35 μm
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Matériau
acier spécial inoxydable
ruban de protection
Largeur de bande
5
mm
,
10
mm
Épaisseur
1.4
mm
sans bande de protection
Type de montage
joint collé
ruban adhésif double face prémonté
Classe de précision
35
µm
,
50
µm
Tableau des dimensions
|
Points de référence [m] |
|
|
Distance fixe X |
0.05 |
|
Périodique P |
0.2, 0.3, 0.5 |
|
Unique E |
0.05, 0.1, 0.2, 0.5, 1, 2 |
Caractéristique
Caractéristiques techniques
Complément
Longueur de pôle
5
mm
Divergence de linéarité
±35
µm
pour TU = 20 °C
±50
µm
pour TU = 20 °C
Plage de mesure
∞
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-20 … 70 °C
Température de stockage
-40 … 70 °C
Coefficient d'expansion linéaire
(11 ±1) x 10-6/K
acier à ressorts
(16 ±1) x 10-6/K
acier inoxydable
Humidité relative
100
%
formation de rosée autorisée
Commande
Indication relative à la commande
La longueur de bande nécessaire se calcule comme suit :
déplacement linéaire + longueur de capteur « S » + (2 x avance et recul « B »)
déplacement linéaire + longueur de capteur « S » + (2 x avance et recul « B »)
|
S |
Voir dessin du capteur utilisé |
|
B |
10 mm (avance et recul) |
|
1 |
7 |
Représentation symbolique
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
longueur
000.10
000.10
100.00 m, par pas de 0.1 m
Pour la référence, voir « Indication relative à la commande »
largeur de bande
10/10
Classe de précision
50
bande de support du matériau
St
bande adhésive de support
TM

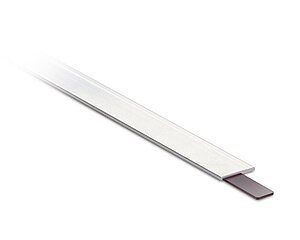

ruban de protection
AM
acier inoxydable
ruban de protection largeur
10.0
point de référence
O
voir accessoires pour la largeur de 10 mm en option avec repère de référence flexible
uniquement pour largeur de 10 mm
uniquement pour largeur de 10 mm
position point de référence
0.05
en m
n'indiquer que quand le point de référence E a été choisi, ≤5.0 m
position point de référence
0.2
en m
n'indiquer que quand le point de référence P a été choisi

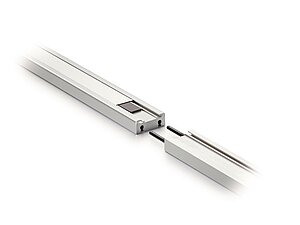

Accessoires
Étendue de la livraison
- MB500/1
