Seilzuggeber SGH50
Positionssensor für Hydraulikzylinder bis 5000 mm Messlänge![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/c/1/csm_27811_CANOPEN_SAFETY_018e3995b9.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
Absoluter Positionssensor für Hydraulikzylinder, Teleskopzylinder und Kolbenspeicher, basierend auf bewährter Seilzugsensor-Technologie. Langlebig, zuverlässig und robust. Entwickelt mit dem Know-how von über 30 Jahren Erfahrung in Seilzugsensor-Technologie.
- Messbereich 0 … 5000 mm (196.85 Inch)
- absolutes Messsystem
- druckfest bis 350 bar, Druckspitzen bis 450 bar
- hohe Flexibilität, dank Teach-In auf jede Messlänge
- redundante Schnittstellen (CAT3) verfügbar
- Safety Ausführung einsetzbar bis Performace Level d
- Schnittstellen Analog, CANopen, SAE J1939, CANopen Safety
- mit PURE.MOBILE Technologie
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Flansch
 Aluminium
Dichtring (HNBR)
Gehäuse
 Kunststoff
PA66
Seiltyp
ø0.45
 mm
Edelstahl rostfrei
Auszugskraft
≥4
 N
Beschleunigung
≤24
 m/s²
Schnittstelle analog
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
9 … 32 V DC
Umgebungsbedingung MH, bei Ausgang 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, verpolsicher
12 … 32 V DC
Umgebungsbedingung MH, bei Ausgang 0 … 10 V, verpolsicher
12 … 32 V DC
Umgebungsbedingung MH, bei Ausgang 0 … 20 mA, 4 … 20 mA, aber UB > UBürde +2.0 V, verpolsicher
24 V DC ±20 %
Umgebungsbedingung CE, verpolsicher
Stromaufnahme
<40
 mA
 bei 24 V DC
je Geber
<80
 mA
 bei 12 V DC
je Geber
Leistungsaufnahme
<1
 W
ohne Last, je Geber
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Eingänge digital
4

Limit Eingänge (redundant)
2

Limit Eingänge (nicht redundant)
Eingangssignalpegel high
>8.4
 V
Eingangssignalpegel low
<2.8
 V
Ausgangsspannung
0 … 10 V
Laststrom <1 mA
0 … 5 V
Laststrom <1 mA
0.5 … 4.5 V
Laststrom <1 mA
0.25 … 4.75 V
Laststrom <1 mA
1 … 4.9 V
Laststrom <1 mA
Ausgangsstrom
0 … 20 mA
Bürde ≤500 Ω
4 … 20 mA
Bürde ≤500 Ω
Linearitätstoleranz
±0.25
 %
5000 mm Messlänge, ±0.5 % Ausgangswertebereich ≤15 mV
Einschaltzeit
<150
 ms
Anschlussart
 Steckverbindungssystem
Zubehör KV1H
Schnittstelle CANopen
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
9 … 32 V DC
Umgebungsbedingung MH, verpolsicher
24 V DC ±20 %
Umgebungsbedingung CE, verpolsicher
Stromaufnahme
<40
 mA
 bei 24 V DC
je Geber
<60
 mA
 bei 12 V DC
je Geber
Leistungsaufnahme
1
 W
je Geber
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Linearitätstoleranz
±0.25
 %
5000 mm Messlänge
Schnittstelle
 ISO 11898-1/2, galvanisch nicht getrennt
CANopen, CiA 301, CiA 305, CiA 406
Adresse
1 … 127
Node-ID, per SDO oder Layer Setting Service (LSS)
Baudrate
20
 kbit/s
50
 kbit/s
125
 kbit/s
250
 kbit/s
500
 kbit/s
800
 kbit/s
1
 Mbit/s
Zykluszeit
1.5
 ms
 typisch
Einschaltzeit
<150
 ms
Anschlussart
 Steckverbindungssystem
Zubehör KV1H
Schnittstelle CANopen Safety
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
9 … 32 V DC
Umgebungsbedingung MH, verpolsicher
24 V DC ±20 %
Umgebungsbedingung CE, verpolsicher
Stromaufnahme
<40
 mA
 bei 24 V DC
je Geber
<60
 mA
 bei 12 V DC
je Geber
Leistungsaufnahme
<1
 W
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Linearitätstoleranz
±0.25
 %
5000 mm Messlänge
Schnittstelle
 ISO 11898-1/2, galvanisch nicht getrennt
CANopen Safety, CiA 301, CiA 305, CiA 406, EN 50325-5
Adresse
1 … 127
Node-ID, per SDO oder Layer Setting Service (LSS)
Baudrate
20
 kbit/s
50
 kbit/s
125
 kbit/s
250
 kbit/s
500
 kbit/s
800
 kbit/s
1
 Mbit/s
Zykluszeit
1.5
 ms
 typisch
Einschwingzeit
<150
 ms
Anschlussart
 Steckverbindungssystem
Zubehör KV1H
Merkmal
Technische Daten
Ergänzung
Abtastung
 magnetisch
Auflösung
12
 bit
Analogausgang
0.1
 mm
CANopen, SAE J1939, CANopen Safety
Wiederholgenauigkeit
±0.15
 mm
unidirektional
Messbereich
0 … 5000 mm
Messbereich flexibel nutzbar zwischen 0 … 5000 mm
Verfahrgeschwindigkeit
≤2
 m/s
Ausfallrate
290
 Jahr(e)
analog redundant, bei 40 °C(MTBF) SN 29500
240
 Jahr(e)
CANopen redundant, bei 40 °C(MTBF) SN 29500
540
 Jahr(e)
analog nicht redundant, bei 40 °C(MTBF) SN 29500
460
 Jahr(e)
CAN nicht redundant, bei 40 °C(MTBF) SN 29500
170
 Jahr(e)
CAN Safety redundant, bei 40 °C(MTBF) SN 29500
730
 Jahr(e)
CANopen Safety, bei 60 °C(MTTFd )
156
 FIT
CANopen Safety, bei 60 °C (PFH) 1 FIT = 1.0 E - 09 1/h
84
 %
CANopen Safety, bei 60 °C (DCavg Wert), ISO13849-1, Anhang E.2
Zulassung
 E1 konform
UN ECE R10 Genehmigungsnummer: E1 10 R - 05 8507
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 105 °C
Elektronik
-30 … 100 °C
Mechanik, optional bis 105 °C
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
100
 %
Betauung im verbautem und gestecktem Zustand zulässig
Betriebsdruck
<350
 bar
Pn angelehnt an ISO 19879
Überlastdruck
<450
 bar
Pmax angelehnt an ISO 19879
Prüfdruck
650
 bar
Pstatisch angelehnt an ISO 19879
EMV
 EN 61326-3.1
Umgebungsbedingung CE, Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B
 ISO 11452-1, -2, -3, -4, -5
Umgebungsbedingung MH, Störeinstrahlung EUB
 ISO 7637-1, -2
Umgebungsbedingung MH, Transiente Impulse
 ISO 10605
Umgebungsbedingung MH, Elektrostatische Entladung (E.S.D.)
Schutzart
 IP67
EN 60529, verbaut mit KV1H und geeignetem Gegenstecker
 IP6K9K
ISO 20653, verbaut mit KV1H und geeignetem Gegenstecker
Schockfestigkeit
1000 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
≤70 m/s2, 10 … 2000 Hz
EN 60068-2-64
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Messbereich
3000
in mm
Umgebungsbedingung
MH
Schnittstelle
0/5V
Redundanz
NR

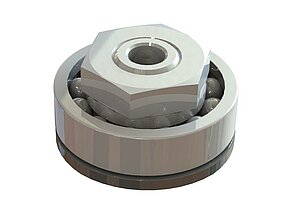

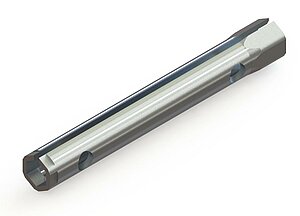

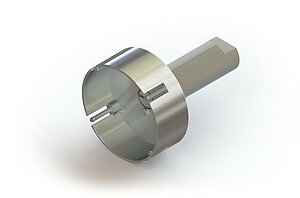

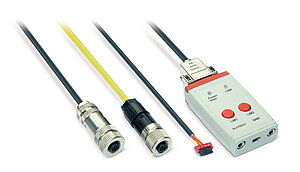

Zubehör

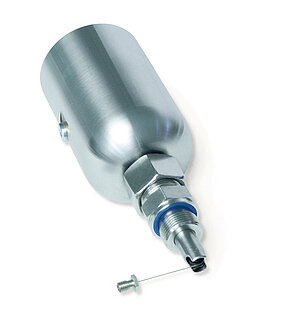

Vergleichbare Produkte
Lieferumfang
- SGH50
- Kurzanleitung
