Capteur de câble SGH50
Capteur de positionnement pour vérins hydrauliques jusqu'à une mesure linéaire de 5000 mm![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/c/1/csm_27811_CANOPEN_SAFETY_018e3995b9.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
Capteur de positionnement absolu pour vérins hydrauliques, vérins télescopiques et accumulateurs à piston, se basant sur la technologie éprouvée des capteurs à câble. Grande durabilité, fiable et robuste. Développé avec le savoir-faire acquis au cours de 30 ans dexpérience.
- Plage de mesure 0 à 5000 mm (196.85 Inch)
- Système de mesure absolu
- Résistant à la pression jusqu'à 350 bar, pointes de pression jusqu'à 450 bar
- Flexibilité élevée grâce à l’apprentissage de chaque mesure linéaire
- Interfaces redondantes (CAT3) disponibles
- Exécution sécurité utilisable jusqu'au niveau de performance d
- Interfaces analogique, CANopen, SAE J1939, CANopen Safety
- avec technologie PURE.MOBILE
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Bride
 aluminium
anneau d'étanchéité (HNBR)
Boîtier
 plastique
PA66
Type de câble
ø0.45
 mm
acier spécial inoxydable
Force de traction
≥4
 N
Accélération
≤24
 m/s²
Schnittstelle analog
Caractéristique
Caractéristiques techniques
Complément
Tension de service
9 … 32 V CC
condition environnementale hyd. mobile,pour sortie 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, protégé contre l'inversion de polarité
12 … 32 V CC
condition environnementale hyd. mobile, pour sortie 0 … 10 V, protégé contre l'inversion de polarité
12 … 32 V CC
condition environnementale hyd. mobile, pour sortie 0 … 20 mA, 4 … 20 mA, mais UB > charge U +2.0 V, protégé contre l'inversion de polarité
24 V CC ±20 %
condition environnementale CE, protégée contre l'inversion de polarité
Consommation de courant
<40
 mA
 pour 24 V DC
par codeur
<80
 mA
 pour 12 V DC
par codeur
Puissance absorbée
<1
 W
sans charge, par codeur
mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Entrées numériques
4

limite entrées (non redondante)
2

limite entrées (non redondante)
Niveau de signal d'entrée high
>8.4
 V
Niveau de signal d'entrée low
<2.8
 V
Tension de sortie
0 … 10 V
courant de charge <1 mA
0 … 5 V
courant de charge <1 mA
0.5 … 4.5 V
courant de charge <1 mA
0.25 … 4.75 V
courant de charge <1 mA
1 … 4.9 V
courant de charge <1 mA
Voltage de sortie
0 … 20 mA
charge ≤500 Ω
4 … 20 mA
charge ≤500 Ω
Tolérance de linéarité
±0.25
 %
mesure linéaire de 5 000 mm, ±0,5 % plage de valeur de sortie ≤15 mV
Heure d'enclenchement
<150
 ms
Type de branchement
 système de connexion
accessoires KV1H
Schnittstelle CANopen
Caractéristique
Caractéristiques techniques
Complément
Tension de service
9 … 32 V CC
hydraulique mobile, protégée contre l'inversion de polarité
24 V CC ±20 %
condition environnementale CE, protégée contre l'inversion de polarité
Consommation de courant
<40
 mA
 pour 24 V DC
par codeur
<60
 mA
 pour 12 V DC
par codeur
Puissance absorbée
1
 W
par codeur
mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Tolérance de linéarité
±0.25
 %
mesure linéaire de 5000 mm
Interface
 ISO 11898-1/2, non séparé galvaniquement
CANopen, CiA 301, CiA 305, CiA 406
Adresse
1 … 127
ID nœud, par SDO ou Layer Setting Service (LSS)
Vitesse en bauds
20
 kbit/s
50
 kbit/s
125
 kbit/s
250
 kbit/s
500
 kbit/s
800
 kbit/s
1
 Mbit/s
Temps de cycle
1.5
 ms
 typique
Heure d'enclenchement
<150
 ms
Type de branchement
 système de connexion
accessoires KV1H
Schnittstelle CANopen Safety
Caractéristique
Caractéristiques techniques
Complément
Tension de service
9 … 32 V CC
hydraulique mobile, protégée contre l'inversion de polarité
24 V CC ±20 %
condition environnementale CE, protégée contre l'inversion de polarité
Consommation de courant
<40
 mA
 pour 24 V DC
par codeur
<60
 mA
 pour 12 V DC
par codeur
Puissance absorbée
<1
 W
mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Tolérance de linéarité
±0.25
 %
mesure linéaire de 5000 mm
Interface
 ISO 11898-1/2, non séparé galvaniquement
CANopen Safety, CiA 301, CiA 305, CiA 406, EN 50325-5
Adresse
1 … 127
ID nœud, par SDO ou Layer Setting Service (LSS)
Vitesse en bauds
20
 kbit/s
50
 kbit/s
125
 kbit/s
250
 kbit/s
500
 kbit/s
800
 kbit/s
1
 Mbit/s
Temps de cycle
1.5
 ms
 typique
Durée de stabilisation
<150
 ms
Type de branchement
 système de connexion
accessoires KV1H
Caractéristique
Caractéristiques techniques
Complément
Détection
 magnétique
Résolution
12
 bit
sortie analogique
0.1
 mm
CANopen, SAE J1939, CANopen Safety
Reproductibilité
±0.15
 mm
unidirectionnel
Plage de mesure
0 … 5000 mm
Plage de mesure flexible entre 0 et 5000 mm
Vitesse de déplacement
≤2
 m/s
Taux de défaillance
290
 Année(s)
analogique redondant, à 40 °C(MTBF) SN 29500
240
 Année(s)
CANopen redondant, à 40 °C(MTBF) SN 29500
540
 Année(s)
analogique non redondant, à 40 °C(MTBF) SN 29500
460
 Année(s)
CAN non redondant, à 40 °C(MTBF) SN 29500
170
 Année(s)
CAN Safety redondant, à 40 °C(MTBF) SN 29500
730
 Année(s)
CANopen Safety, à 60 °C(MTTFd )
156
 FIT
CANopen Safety, à 60 °C (PFH) 1 FIT = 1.0 E - 09 1/h
84
 %
CANopen Safety, à 60 °C (valeur DCavg), ISO13849-1, annexe E.2
autorisation
 conforme E1
numéro d'autorisation UN ECE R10 : E1 10 R - 05 8507
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 … 105 °C
électronique
-30 … 100 °C
mécanique, en option jusqu'à 105 °C
Température de stockage
-40 … 85 °C
Humidité relative
100
 %
formation de rosée autorisée à l'état monté et fiché
Pression de service
<350
 bar
Pn en accord avec ISO 19879
Pression de surcharge
<450
 bar
Pmax en accord avec ISO 19879
Pression d'essai
650
 bar
Pstatique en accord avec ISO 19879
CEM
 EN 61326-3.1
condition environnementale CE, immunité requise industrie, limite d'émission classe B
 ISO 11452-1, -2, -3, -4, -5
conditions ambiantes MH, parasitage EUB
 ISO 7637-1, -2
condition environnementale MH, impulsions transitoires
 ISO 10605
conditions ambiantes MH, décharge électrostatique (E.S.D.)
Type de protection
 IP67
EN 60529, monté avec KV1H et connecteur correspondant approprié
 IP6K9K
ISO 20653, monté avec KV1H et connecteur correspondant adéquat
Résistance aux chocs
1000 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
≤70 m/s2, 10 … 2000 Hz
EN 60068-2-64
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Plage de mesure
3000
en mm
conditions ambiantes
MH
Interface
0/5V
redondance
NR

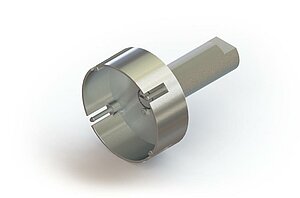

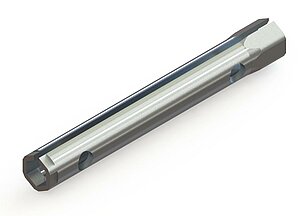

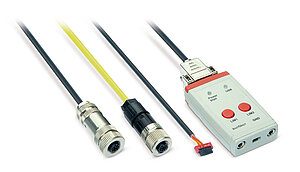

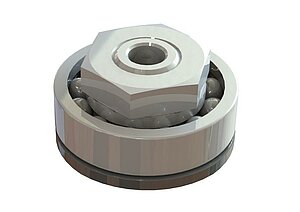

Accessoires
Produits comparables
Étendue de la livraison
- SGH50
- Instructions abrégées
