Volant KHB15
En matière plastique renforcée aux fibres de verre
- Volant à main en plastique solide et avantageux
- Moyeu en acier galvanisé très stable et montage aisé de l‘arbre
- Différentes configurations du moyeu
- Avec filet pour montage d‘une poignée tournante (voir Accessoires)
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Caractéristique
Caractéristiques techniques
Complément
Poids
0.43
kg
KHB15
Matériau
plastique
moyeu acier galvanisé
Tableau des dimensions
|
øD |
ødv |
ødx |
ød1 |
ød2 |
a |
b |
c |
e |
GfG |
Compatible avec |
|
150 |
6.8 |
26 |
42 |
101 |
70 |
27 |
30.5 |
28 |
M10 |

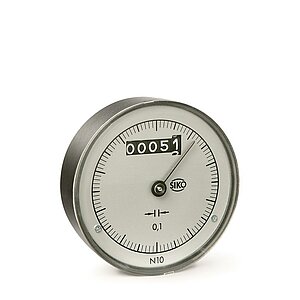

S80/1; SZ80/1 |
|
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
Usinages complémentaires
|
Type de volant |
KHB15 |
||||||
|
Alésage dH7 |
7, 8 |
9, 10 |
11, 12 |
13 … 17 |
18 … 20 |
21 … 24 |
25, 26 |
|
Nutbreite bei Passfedernut JS9 |
3 |
4 |
5 |
6 |
|||
|
Trou de broche |
3.8/8 |
3.8/8 |
3.8/8 |
4.8/8 |
4.8/8 |
4.8/8 |
|
|
Filet moyeu s. rainure de clavette JS9 |
M4/12 |
M4/12 |
M4/12 |
M6/12 |
M6/12 |
M6/12 |
|
|
Filet moyeu a. rainure de clavette JS9 |
M3/12 |
M3/12 |
M4/12 |
M5/12 |
|||
|
4 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Les caractères en orange sont des caractéristiques de commande.
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Diamètre d'alésage
6.8
07
26 mm, par pas de 1 mm
voir tableau des dimensions, valeur maximale ødx
gorge de ressort dajustage
OP
selon DIN 6885/1 T1
Trou de broche
OS
voir tableau des dimensions; valeur GfG
filet de moyeu
ONG
voir le tableau Usinage spécial en fonction du type de volant, uniquement si le trou de broche est « OS »

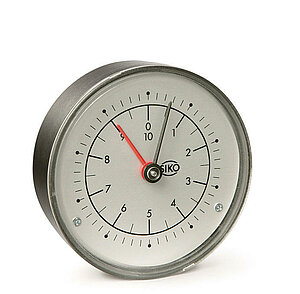

indicateur de position
PM
commande séparée d'un indicateur pos. nécessaire !
commande séparée d'un indicateur pos. nécessaire !

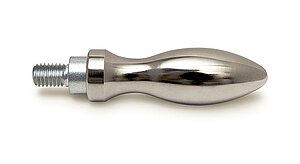

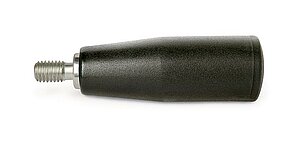

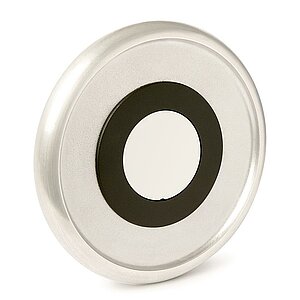

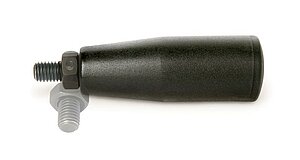

Accessoires
Étendue de la livraison
- KHB15
