Capteur magnétique MSA213K
haute résolution, absolu, nombreuses interfaces, connecteur orientable
La résolution absolue élevée de 1 µm pour lenregistrement précis de la position couplée à une grande distance de lecture pouvant atteindre 0,8 mm prouve les capacité du codeur absolu MSA213K. La bande magnétique MBA213, au codage absolu, autorise des mesures sur une distance pouvant atteindre 16 mètres. Pour un réglage rapide, différentes interfaces absolues, disponibles pour lintégration dans lenvironnement de la commande, peuvent être complétées par des sorties de signaux incrémentales (LD) ou analogiques (1Vss). Intégration simple dans lapplication du client grâce au connecteur orientable M12. Le montage du MSA213K est compatible avec le MSA111C et peut être utilisé comme alternative possédant une distance de lecture plus élevée et un déplacement absolu plus long.
- Résolution absolue élevée 1 µm
- Reproductibilité ±1 μm max.
- Distance de lecture ≤0.8 mm
- Plage de mesure 0 à 16 m
- LED de fonction et d'affichage d'état
- Interfaces BiSS C, SSI, IO-Link
- En option analogique Sin/Cos 1 Vss ou Line Driver numérique
- Connectique M12 (codage A), pivotant
- Industrie 4.0 ready
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.095
kg
Boîtier
zinc moulé sous pression
Entrefer capteur/bande
≤0.8
mm
Caractéristique
Caractéristiques techniques
Complément
Tension de service
7.5 … 30 V CC
protégé contre l'inversion de polarité (IOL)
4.5 … 30 V CC
protégé contre l'inversion de polarité (SSI + BISS/C)
Consommation de courant
200
mA
Affichage d'état
RGB-LED
Erreur de plausibilité, alerte de distance, état de l’appareil
Circuit de sortie
sans, LD
Interface
SSI, BiSS C, IO-Link
Type de branchement
connecteur M12 (codage A)
12 pôles, 1 broche (IOL)
connecteur M12 (codage A)
4 pôles, 1 broche (IOL)
Image de signal, sortie Sin/Cos
E: tension de référence 2.5 V
F: 1 VSS ±10 %
M: 90° ±1.0° / ±3° (25 kHz)
F: 1 VSS ±10 %
M: 90° ±1.0° / ±3° (25 kHz)
Image de signal, circuit de sortie LD
Intervalle entre les impulsions, circuit de sortie LD
Caractéristique
Caractéristiques techniques
Complément
Longueur de pôle
2
mm
incrémental
Résolution
1
µm
absolu
1
µm
,
5
,
10
µm
LD, incrémental
Divergence de linéarité
±10
µm
Reproductibilité
±1
µm
Plage de mesure
≤16384
mm
Vitesse de déplacement
≤5
m/s
absolu
Vitesse de déplacement
|
Vitesse de déplacement Vmax [m/s] |
|||||||
|
Résolution [µm] |
1 |
10.00 |
5.00 |
2.00 |
1.00 |
0.50 |
0.20 |
|
5 |
25.00 |
25.00 |
10.00 |
5.00 |
2.50 |
1.00 |
|
|
10 |
25.00 |
25.00 |
20.00 |
10.00 |
5.00 |
2.00 |
|
|
Intervalle d'impulsions [μs] |
0.10 |
0.20 |
0.50 |
1.00 |
2.00 |
5.00 |
|
|
Fréquence de comptage [kHz] |
2500.00 |
1250.00 |
500.00 |
250.00 |
125.00 |
50.00 |
|
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 … 85 °C
Température de stockage
-40 … 85 °C
Humidité relative
100
%
formation de rosée autorisée
CEM
EN 61000-6-2
résistance aux interférences / nuisances, limite d'émission classe B
EN 61000-6-4
perturbation / émission, valeur limite d'émission classe B
Type de protection
IP67
EN 60529, contre-connecteur monté
Résistance aux chocs
≤500 m/s2, 11 ms
EN 60068-2-27, demi-sinus, 3 axes (+/-), 3 chocs sur chacun
Résistance aux vibrations
≤100 m/s2, 10 Hz … 2000 Hz
EN 60068-2-6, 3 axes, de chacun 10 cycles
Plus d’informations
affectation des broches
Interface SSI, BISS C sans LD, 1Vss
|
SSI |
BiSS C |
PIN |
|
nc |
nc |
1 |
|
D+ |
SLO |
2 |
|
D- |
NSLO |
3 |
|
T- |
NMA |
4 |
|
+UB |
+UB |
5 |
|
nc |
nc |
6 |
|
nc |
nc |
7 |
|
nc |
nc |
8 |
|
nc |
nc |
9 |
|
nc |
nc |
10 |
|
T+ |
MA |
11 |
|
GND |
GND |
12 |
Interface SSI, BISS C avec LD, 1Vss
|
SSI |
BiSS C |
PIN |
|
nc |
nc |
1 |
|
D+ |
SLO |
2 |
|
D- |
NSLO |
3 |
|
T- |
NMA |
4 |
|
+UB |
+UB |
5 |
|
/A, Sin- |
/A, Sin- |
6 |
|
A, Sin+ |
A, Sin+ |
7 |
|
/B, Cos- |
/B, Cos- |
8 |
|
B, Cos+ |
B, Cos+ |
9 |
|
nc |
nc |
10 |
|
T+ |
MA |
11 |
|
GND |
GND |
12 |
Interface IO-Link sans LD, 1Vss
|
Signal |
PIN |
|
L+ (+UB) |
1 |
|
I/Q |
2 |
|
L- (GND) |
3 |
|
C/Q |
4 |
Interface IO-Link avec LD, 1Vss
|
Signal |
PIN |
|
nc |
1 |
|
nc |
2 |
|
nc |
3 |
|
nc |
4 |
|
L+ (+UB) |
5 |
|
/A, Sin- |
6 |
|
A, Sin+ |
7 |
|
/B, Cos- |
8 |
|
B, Cos+ |
9 |
|
C/Q |
10 |
|
I/Q |
11 |
|
L- (GND) |
12 |
Industrie 4.0
L'échange de données avec les codeurs magnétiques se limite la plupart du temps à à l'échange de données de processus. Outre les données de processus, les indicateurs intelligents offrent des informations complémentaires pouvant être exploitées pour la surveillance de l'état « Condition Monitoring » jusqu'à la maintenance prédictive « Predictive Maintenance » :
|
Données de processus |
Smart Value |
Smart Function |
|
Position réelle |
-- |
Surveillance de la plausibilité |
Instruction de montage
Lors du montage du capteur et de la bande magnétique, veuillez veiller à la bonne orientation des composants du système l'un par rapport à l'autre. La flèche de repère sur la bande et le capteur doit pointer dans la même direction lors du montage.
|
A, distance de lecture capteur / bande |
≤0.8 mm |
|
B, décalage latéral |
±0.6 mm |
|
C, défaut d'alignement |
±1° |
|
D, inclinaison longitudinale |
la distance de lecteur capteur/bande max. A ne doit être dépassée en aucun point. |
|
E, inclinaison latérale |
la distance de lecteur capteur/bande max. A ne doit être dépassée en aucun point. |
Représentation symbolique

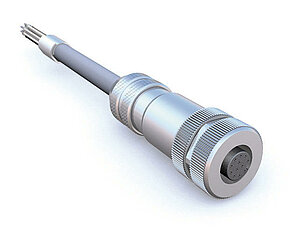

Composant du système
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
résolution incrémentale
1
en µm
Intervalle entre les impulsions
0.1
en µs
Étendue de la livraison
- MSA213K

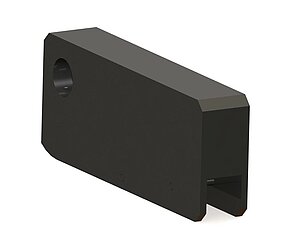

- Vernier d‘écartement
- Instructions abrégées
