Sensore magnetico MSA213K
alta risoluzione assoluta, numerose interfacce, connettore orientabile
L'encoder MSA213K è un encoder assoluto che convince grazie ad un'alta risoluzione assoluta di 1 µm per il rilevamento preciso della posizione con nel contempo un'elevata distanza di lettura fino a 0,8 mm. Con la banda magnetica codificata assoluta MBA213, sono possibili misurazioni su una lunghezza fino a 16 metri. A disposizione ci sono diverse interfacce assolute per l'implementazione nel sistema di controllo, che possono essere integrate con segnale in uscita incrementale (LD) o analogico (1Vpp) per regolare rapidamente. Il connettore M12 girevole permette una facile integrazione nell'applicazione del cliente. MSA213K è compatibile dal punto di vista del montaggio con MSA111C e può essere utilizzato come alternativa con una distanza di lettura più grande e una corsa assoluta più lunga.
- Elevata risoluzione assoluta 1 µm
- Ripetibilità max. ±1 μm
- Distanza di lettura ≤0.8 mm
- Range di misura 0 … 16 m
- LED indicatore di funzione e di stato
- Interfacce BiSS C, SSI, IO-Link
- Opzionale analogico Sen/Cos 1 Vss o digitale Line Driver
- Tecnologia di connessione M12 (codifica A), orientabile
- Industry 4.0 ready
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.095
kg
Corpo
pressogetto di zinco
Distanza di lettura sensore/banda
≤0.8
mm
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
7.5 … 30 V DC
con protezione da inversione di polarità (IOL)
4.5 … 30 V DC
con protezione da inversione di polarità (SSI + BISS/C)
Corrente assorbita
200
mA
Indicazione di stato
LED tricolore
Errore di plausibilità, allarme di distanza, stato apparecchio
Circuito di uscita
senza, LD
Interfaccia
SSI, BiSS C, IO-Link
Tipo di connessione
connettore M12 (codifica A)
a 12 poli, 1 connettorer maschio (IOL)
connettore M12 (codifica A)
a 4 poli, 1 connettore maschio (IOL)
Rappresentazione grafica del segnale, uscita Sen/Cos
E: tensione di riferimento 2.5 V
F: 1 VSS ±10 %
M: 90° ±1.0° / ±3° (25 kHz)
F: 1 VSS ±10 %
M: 90° ±1.0° / ±3° (25 kHz)
Rappresentazione grafica del segnale, circuito di uscita LD
Distanza impulsi, circuito di uscita LD
Caratteristica
Dati tecnici
Integrazione
Distanza fra i poli
2
mm
incrementale
Risoluzione
1
µm
assoluto
1
µm
,
5
,
10
µm
LD, incrementale
Scostamento di linearità
±10
µm
Ripetibilità
±1
µm
Range di misura
≤16384
mm
Velocità di traslazione
≤5
m/s
assoluto
Velocità di traslazione
|
Velocità di traslazione Vmax [m/s] |
|||||||
|
Risoluzione [µm] |
1 |
10.00 |
5.00 |
2.00 |
1.00 |
0.50 |
0.20 |
|
5 |
25.00 |
25.00 |
10.00 |
5.00 |
2.50 |
1.00 |
|
|
10 |
25.00 |
25.00 |
20.00 |
10.00 |
5.00 |
2.00 |
|
|
Distanza impulsi [μs] |
0.10 |
0.20 |
0.50 |
1.00 |
2.00 |
5.00 |
|
|
Frequenza di conteggio [kHz] |
2500.00 |
1250.00 |
500.00 |
250.00 |
125.00 |
50.00 |
|
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-40 … 85 °C
Temperatura di stoccaggio
-40 … 85 °C
Umidità relativa dell'aria
100
%
condensazione ammessa
CEM
EN 61000-6-2
immunità / immissione, valore limite di emissione, classe B
EN 61000-6-4
emissione elettromagnetica / emissione, valore limite di emissione classe B
Grado di protezione
IP67
EN 60529, con controconnettore montato
Resistenza allo shock
≤500 m/s2, 11 ms
EN 60068-2-27, mezzo seno, 3 assi (+/-), 3 shock ognuno
Resistenza alle vibrazioni
≤100 m/s2, 10 Hz … 2000 Hz
EN 60068-2-6, 3 assi, 10 cicli ognuno
Ulteriori informazioni
piedinatura
Interfaccia SSI, BiSS C senza LD, 1Vss
|
SSI |
BiSS C |
PIN |
|
nc |
nc |
1 |
|
D+ |
SLO |
2 |
|
D- |
NSLO |
3 |
|
T- |
NMA |
4 |
|
+UB |
+UB |
5 |
|
nc |
nc |
6 |
|
nc |
nc |
7 |
|
nc |
nc |
8 |
|
nc |
nc |
9 |
|
nc |
nc |
10 |
|
T+ |
MA |
11 |
|
GND |
GND |
12 |
Interfaccia SSI, BiSS C con LD, 1Vss
|
SSI |
BiSS C |
PIN |
|
nc |
nc |
1 |
|
D+ |
SLO |
2 |
|
D- |
NSLO |
3 |
|
T- |
NMA |
4 |
|
+UB |
+UB |
5 |
|
/A, Sin- |
/A, Sin- |
6 |
|
A, Sin+ |
A, Sin+ |
7 |
|
/B, Cos- |
/B, Cos- |
8 |
|
B, Cos+ |
B, Cos+ |
9 |
|
nc |
nc |
10 |
|
T+ |
MA |
11 |
|
GND |
GND |
12 |
Interfaccia IO-Link senza LD, 1Vss
|
Segnale |
PIN |
|
L+ (+UB) |
1 |
|
I/Q |
2 |
|
L- (GND) |
3 |
|
C/Q |
4 |
Interfaccia IO-Link con LD, 1Vss
|
Segnale |
PIN |
|
nc |
1 |
|
nc |
2 |
|
nc |
3 |
|
nc |
4 |
|
L+ (+UB) |
5 |
|
/A, Sin- |
6 |
|
A, Sin+ |
7 |
|
/B, Cos- |
8 |
|
B, Cos+ |
9 |
|
C/Q |
10 |
|
I/Q |
11 |
|
L- (GND) |
12 |
Industria 4.0
Nella maggior parte dei casi, lo scambio di dati con gli encoder magnetici è limitato allo scambio dei dati di processo. Oltre ai dati di processo, gli azionamenti intelligenti offrono ulteriori informazioni che possono essere valutate per il monitoraggio dello stato "Condition Monitoring" fino alla manutenzione predittiva "Predictive Maintenance".
|
Dati di processo |
Smart Value |
Smart Function |
|
Posizione reale |
-- |
Monitoraggio plausibilità |
Istruzioni di montaggio
Montando i sensori e la banda magnetica fare attenzione ad allinearli in modo corretto uno rispetto all'altro. La freccia marcata sulla banda ed il sensore devono essere rivolti nella stessa direzione.
|
A, distanza di lettura sensore/banda |
≤0.8 mm |
|
B, spostamento laterale |
±0.6 mm |
|
C, disassamento |
±1° |
|
D, inclinazione longitudinale |
Non oltrepassare max. distanza di lettura sensore/ banda A in nessuna posizione. |
|
E, inclinazione laterale |
Non oltrepassare max. distanza di lettura sensore/ banda A in nessuna posizione. |
Rappresentazione simbolica

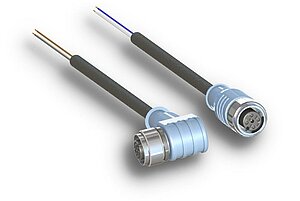

Componente di sistema
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
risoluzione incrementale
1
in µm
Distanza impulsi
0.1
in µs
Volume di fornitura
- MSA213K
- Distanziometro
- Guida all’uso
