Modulo i/o IO20
con interfaccia bus
- Modulo IO per l’analisi di sensori digitali ed il pilotaggio di attuatori

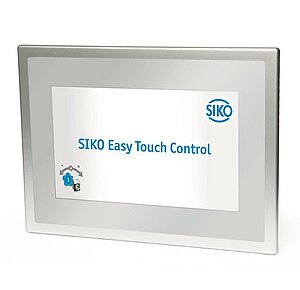

- Emissione di informazioni di sistema di ETC5000
- Interfaccia SIKONETZ5
- 8 ingressi digitali
- 8 uscite digitali
- Montaggio facile (guida profilata)
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.1
kg
Corpo
materiale sintetico
Modello corpo
corpo modulo a scatto
montaggio su guida profilata
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
tramite connettori bus
Corrente assorbita
~20
mA
senza carico
Ingressi digitali
8 ingressi per optoaccoppiatori, commutano con impulsi
24 V, soglia ~12 V - LED verde
Uscite digitali
8x, commutano con impulsi
≤30 V, ≤350 mA a canale, protezione da cortocircuiti e inversioni di polaritàsommando tutte le uscite non si devono superare 2 A
Interfaccia
RS485
SIKONETZ5
Indirizzo
indirizzo bus 0 … 31 impostabile tramite DIP switch
impostazione di fabbrica indirizzo 1
Baud rate
impostabile tramite DIP switch
impostazione di fabbrica 57.6 kBd
Tipo di connessione
2 connettori M8 (codifica A)
interfaccia, a 4 poli, 1 connettore femmina, 1 pin
n. 2 morsetti a molla
a 9 poli, a 10 poli, 0.2 … 0.75 mm²
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
0 … 60 °C
Temperatura di stoccaggio
-30 … 85 °C
Umidità relativa dell'aria
condensazione non ammessa
Grado di protezione
IP00
EN 60529
Ulteriori informazioni
piedinatura
Interfacce
|
RS485 |
PIN |
|
TxRx-/DÜB |
1 |
|
TxRx+/DÜA |
2 |
|
+24 V DC |
3 |
|
GND |
4 |
Ordine
Accessori

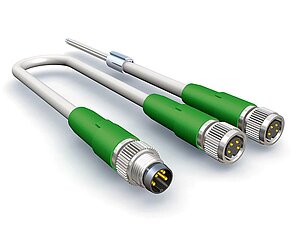

Ulteriori accessori
Codice ordine
Connettore terminale per bus, a 4 poli, connettore maschio
BAS-0005
Volume di fornitura
- IO20
- Istruzioni per il montaggio
