Mode e/s IO20
avec interface bus
- Module E/S d'évaluation de capteurs numériques et de commande d'acteurs

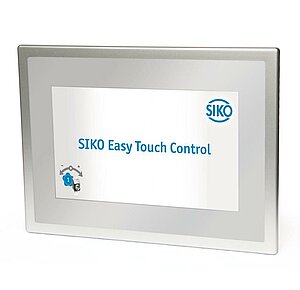

- Sortie d'informations système de l'ETC5000
- Interface SIKONETZ5
- 8 sorties numériques
- 8 sorties numériques
- Montage simple (profilé chapeau)
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.1
kg
Boîtier
plastique
Modèle de boîtier
boîtier de module encliquetable
montage sur profilé chapeau
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
via connecteur bus
Consommation de courant
~20
mA
sans charge
Entrées numériques
8 entrées optocoupleur, commutation positive
24 V, seuil ~12 V - LED verte
Sorties numériques
8 pilotes High Side, commutation positive
≤30 V, ≤350 mA par canal, résistant aux courts-circuits, protégé contre l'inversion de polaritéle total de toutes les sorties ne doit pas dépasser 2 A
Interface
RS485
SIKONETZ5
Adresse
adresse bus réglable de 0 à 31 via commutateur DIP
réglage usine adresse 1
Vitesse en bauds
réglable via commutateur DIP
réglage usine 57.6 kBd
Type de branchement
2 connecteurs M8 (codage A)
interface, 4 pôles, 1 douille, 1 broche
2 bornes à ressorts
9 pôles, 10 pôles
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
0 … 60 °C
Température de stockage
-30 … 85 °C
Humidité relative
formation de rosée non admise
Type de protection
IP00
EN 60529
Plus d’informations
affectation des broches
Interfaces
|
RS485 |
PIN |
|
TxRx-/DÜB |
1 |
|
TxRx+/DÜA |
2 |
|
+24 V DC |
3 |
|
GND |
4 |
Commande
Accessoires
Autres accessoires
Clé de commande
Connecteur terminaison bus, 4 pôles, broche
BAS-0005
Étendue de la livraison
- IO20
- Instructions de montage
