Easy touch control ETC5000
- Système de commande pour afficheurs de position et servomoteurs
- Concept de commande à écran tactile intuitif pour le réglage de format
- jusqu'à 31 appareils peuvent être commandés
- Position individuelle ou en bloc
- Interfaces RS485 et USB
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
1.3
kg
Boîtier
plastique
Caractéristique
Caractéristiques techniques
Complément
Tension de service
11 … 36 V CC
Puissance absorbée
12
W
Afficheur/zone d'affichage
LED, 7'', écran tactile TFT
65536 couleurs
Caractéristique
Caractéristiques techniques
Complément
Résolution
800 x 480
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
0 … 50 °C
Température de stockage
-20 … 60 °C
Humidité relative
10 … 90 %
formation de rosée non admise
Type de protection
boîtier IP20
EN 60529
IP65 face avant
EN 60529
Résistance aux chocs
150 m/s2, 11 ms
Résistance aux vibrations
98 m/s2, 9 à 150 Hz
X, Y & Z
Plus d’informations
affectation des broches
Tension de service
|
Affectation |
Couleur du câble |
|
+UB |
rouge |
|
GND |
noir |
RS232, D-SUB 9 pôles
|
Signal |
PIN |
|
DCD |
1 |
|
RD |
2 |
|
TD |
3 |
|
DTR |
4 |
|
SG |
5 |
|
DSR |
6 |
|
RTS |
7 |
|
CTS |
8 |
|
RI |
9 |
RS485, D-SUB 25 pôles
|
Signal |
PIN |
|
GND |
1 |
|
Ne pas connecter |
2 … 6 |
|
GND |
7 |
|
Ne pas connecter |
8 |
|
nc |
9 … 11 |
|
DÜA |
12 |
|
DÜB |
13 |
|
Ne pas connecter |
14 … 20 |
|
+5 V Sortie (pour la détermination du niveau) |
21 |
|
Ne pas connecter |
22 … 25 |

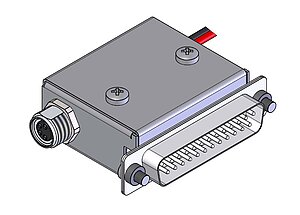

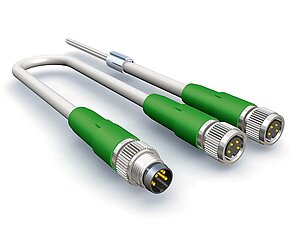

Composant du système
Commande
Étendue de la livraison
- ETC5000
