Entraînement de positionnement AG06
bus de terrain![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/b/2/csm_31409_LOGO_SIKONET5_12-2016_e705b29023.jpg)
Le servomoteur AG06 est compact et puissant, son couple de rotation est élevé, et il convient particulièrement aux tâches de positionnement automatisées. Le régulateur de position intégré à capteur magnétique absolu garantit un positionnement précis.
- Montage simple, sans piéce supplémentaire
- Arbre creux acier inox, boîtier en plastique renforcé en fibre de verre
- Moteur 24 V DC sans balais (brushless) à longue durée de fonctionnement
- Codeur absolu robuste, détection magnétique
- LCD à deux lignes d‘affichage valeur de consigne et valeur effective et touches de commande
- Guide opérateur par deux LED
- Interface intégrée RS485 ou CANopen
- Régulateur de positionnement intégré
- Connectique M8 + M12
- Industrie 4.0 ready
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.9
 kg
arbre
 acier spécial inoxydable
Boîtier
 plastique renforcé de fibres de verre
bague de serrage
 acier spécial inoxydable
Pointeau anti-couple
 acier spécial inoxydable
Couple/régime nominal
7
 Nm
 pour 30 min-1 ±10 %
i = 188
13
 Nm
 pour 15 min-1 ±10 %
i = 368 (couple initial de décollement temporaire autorisé 14 Nm)
Mode de fonctionnement
 mode intermitent S3 : temps de fonctionnement 25 %, 10 min.
EN 60034-1
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±10 %
protégé contre l'inversion de polarité, étage final
24 V CC ±10 %
protégé contre l'inversion de polarité, commande
Consommation de courant
2.42
 A
max. autor. pour valeur de réglage 100 % (étage final)
Puissance absorbée
≤58
 W
étage final
≤1.6
 W
commande
Pile
 CR2477N, 3 V lithium, 950 mAh
Durée de vie de batterie
~5
 Année(s)
selon les conditions ambiantes
mémoire de paramètres
106 cycles
est également valable pour les opérations de calibrage
Courant nominal
2.2 A ±10 %
au couple max. autor. (étage final)
<60
 mA
 pour 24 V DC (commande)
Afficheur/zone d'affichage
 7 segments LCD à 5 positions, ~7 mm de hauteur
virgule décimale, 2 lignes, caractères spéciaux
Signe spécial
 pile, flèches de direction
Affichage d'état
2 LED
Touches
 paramétrer, réinitialiser, mode pas à pas, valeur de consigne
Connecteur bus
 RS485, CANopen
sans séparation galvanique
Type de branchement
 1 connecteur M12 (codage A)
4 pôles, 1 broche
 2 connecteurs M8 (codage A)
4 pôles, 1 douille, 1 broche
 mise à la terre via connecteur plat 6.3 mm
Caractéristique
Caractéristiques techniques
Complément
Résolution
720
 Incréments/révolution
 arbre
Reproductibilité
±1
 Incrément(s)
Plage de déplacement
±697
 rotation(s)
i = 188
±356
 rotation(s)
i = 368
Taux de défaillance
31
 Année(s)
CAN, à 60 °C (MTBF) selon SN 29500
31.3
 Année(s)
S3/09, à 60 °C (MTBF) selon SN 29500
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
0 … 45 °C
Température de stockage
-20 … 60 °C
Humidité relative
formation de rosée non admise
CEM
 EN 61800-3, second environnement
résistance aux interférences / nuisances
 EN 61800-3, C3
perturbation / émission
Type de protection
 IP54, IP65
EN 60529, contre-connecteurs montés
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6
Plus d’informations
affectation des broches
Tension de service M12 (codage A)
Signal |
PIN |
+24 V Étage de sortie |
1 |
+24 V Commande |
2 |
GND Étage de sortie* |
3 |
GND Commande* |
4 |
Interfaces M8
Signal |
PIN |
DÜB/TxRX-/CANL |
1 |
DÜA/TxRX+/CANH |
2 |
Ne pas connecter |
3 |
SGND* |
4 |
* connecté en interne
Courbe de puissance
Industrie 4.0
L'échange de données avec les servomoteurs se limite dans la plupart des cas à l'échange de données de processus. Outre les données de processus, les servomoteurs intelligents offres des informations complémentaires pouvant être exploitées pour la surveillance de l'état « Condition Monitoring » jusqu'à la maintenance prévisionnelle « Predictive Maintenance » :
Données de processus |
Smart Value |
Smart Function |
Position réelle |
Temperatur |
Surcharge, température ambiante |
"Position cible " |
courant |
Couple de rotation, surcharge |
Vitesse |
Tension charge Tension commande |
Chute de tension, rupture de fil |
On/-Off Time |
Durée de fonctionnement |
|
Tension de la batterie |
Planning changement de batterie |
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Rapport
188
Type de protection
IP54
modèle darbre/
diamètre
KR/20
interface/
protocole
S3/09

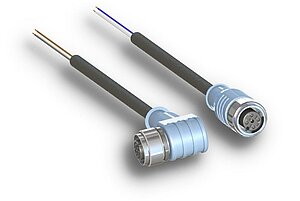

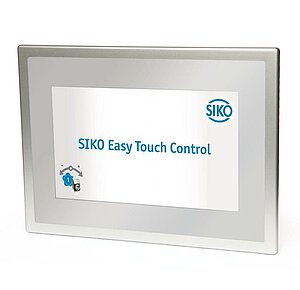

Accessoires
Produits comparables
Étendue de la livraison
- AG06
- Instructions abrégées
