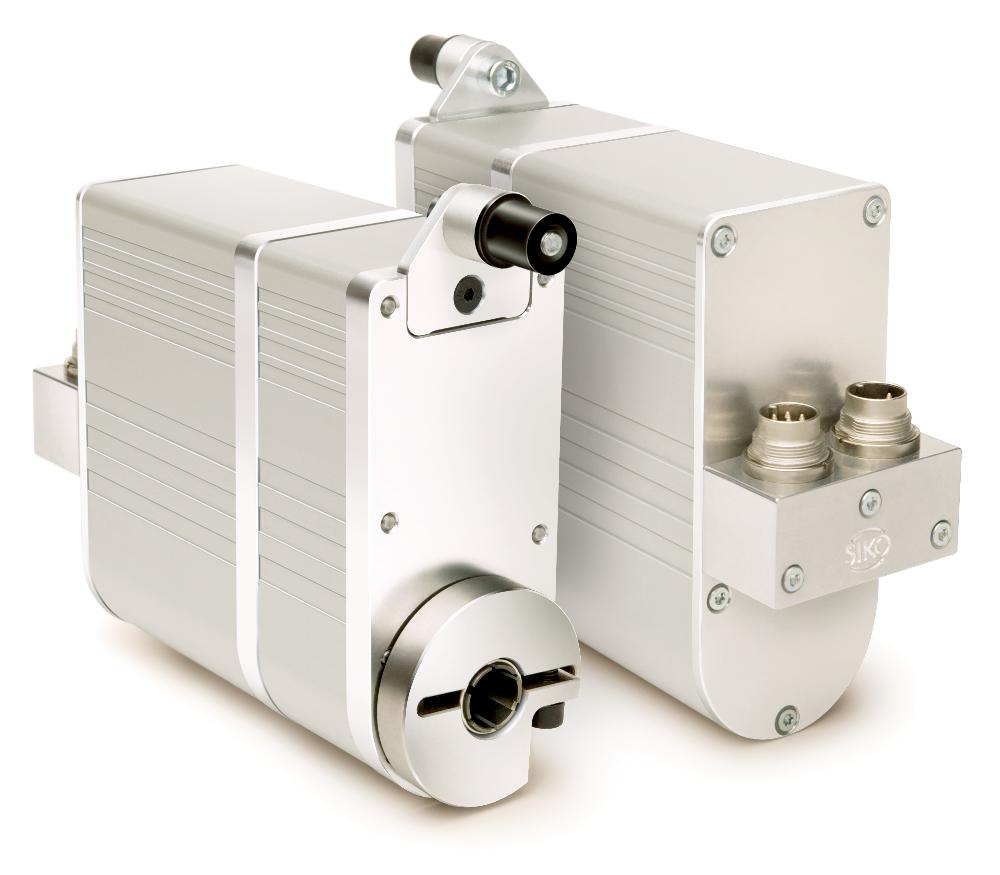

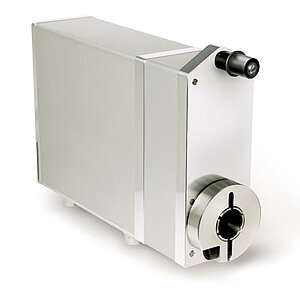

Entraînement de positionnement AG02 analog
analogique
Servomoteur compact et puissant pour positionnements absolus
- Montage simple
- Arbre creux traversant , diamètres jusqu‘à 14 mm (en option)
- Codeur absolu analogique intégré
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~1.8
kg
(analogique)
arbre
acier bruni
Boîtier
aluminium
Couple/régime nominal
8
Nm
pour 120 min-1
i = 55.3 (moteur de 150 W)
9
Nm
pour 110 min-1
i = 62.2 (moteur de 150 W)
Mode de fonctionnement
mode intermitent S3 : temps de fonctionnement 25 %, 10 min.
EN 60034-1
Motor
Caractéristique
Caractéristiques techniques
Complément
Tension de service
0 … 24 V CC
sans commande moteur PWM (Modulation d‘impulsions en largeur)
Puissance absorbée
150
W
Courant nominal
5.8 A ±4 %
(moteur 150 W)
courant de charge max. i = 55.3 / i = 62.2

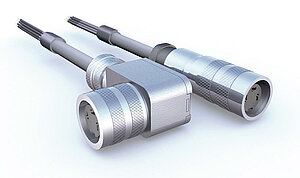

Type de branchement
2 connecteurs M16
3 pôles, 1 broche; 7 pôles, 1 broche
Geber Potentiometer
Caractéristique
Caractéristiques techniques
Complément
Capacité de charge
2
W
à 70 °C
transmetteur de position P10
Tolérance de résistance
±5
%
transmetteur de position P10
Résistance finale standard
0.2 % ou 1 Ω
transmetteur de position P10 (la plus élevée des valeurs est toujours la bonne)
Tolérance de linéarité
±0.25
%
transmetteur de position P10
Messwandler, Stromausgang
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
pour charge ≤500 Ω
protection contre l'inversion de polarité
Messwandler, Spannungsausgang
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
ICharge ≤10 mA, à irréversibilité des pôles
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
0 … 70 °C
Température de stockage
-20 … 80 °C
Humidité relative
formation de rosée non admise
CEM
EN 61800-3, second environnement
résistance aux interférences / nuisances
EN 61800-3, C3
perturbation / émission
Type de protection
IP50 (IP65 en option)
avec contre-connecteurs montés
EN 60529
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6
Plus d’informations
affectation des broches
Moteur
|
Signal |
PIN |
|
"Moteur + " |
1 |
|
nc |
2 |
|
Moteur - |
3 |
potentiomètre
|
P01/P10 |
MWI |
MWU |
PIN |
|
Pe |
I- |
GND |
1 |
|
Po |
I+ |
+24 V DC |
2 |
|
S |
nc |
Uout |
3 |
|
nc |
nc |
nc |
4-7 |
Courbe de puissance
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
Rapport
55.3
modèle darbre/
diamètre
KR/14
pour i=55.3, autres traductions sur demande
type d‘arbre creux
S
Voir le tableau des dimensions pour la longueur max. du bout d'ar
Pointeau anti-couple
B
avec douille en élastomère
transmetteur de position
MWI
Potentiomètre à 10 hélices
Potentiomètre à 10 hélices
Potentiomètre à 10 hélices
Potentiomètre à 10 hélices
transmission potentiomètre *
1
1
128 max.
Sens de rotation
i
uniquement avec les capteurs MWI et MWU
uniquement avec les capteurs MWI et MWU
Étendue de la livraison
- AG02 analog
- Instructions abrégées
