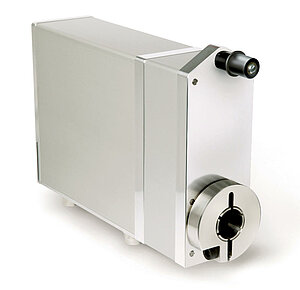

Positionierantrieb AG02 analog
analog
Robuster und kraftvoller Stellantrieb für absolute Positionieraufgaben
- einfache Montage
- optional durchgehende Hohlwelle bis max. Ø 14 mm
- integrierter analoger Absolut-Positionsgeber
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~1.8
kg
(analog)
Welle
Stahl brüniert
Gehäuse
Aluminium
Nenndrehmoment/-drehzahl
8
Nm
bei 120 min-1
i = 55.3 (150 W Motor)
9
Nm
bei 110 min-1
i = 62.2 (150 W Motor)
Betriebsart
Aussetzbetrieb S3: 25 % ED, 10 min.
EN 60034-1
Motor
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
0 … 24 V DC
ohne Motorsteuerung PWM
Leistungsaufnahme
150
W
Nennstrom
5.8 A ±4 %
(150 W Motor)
max. Belastungsstrom i = 55.3 / i = 62.2
Anschlussart
2x M16-Steckverbinder
3-polig, 1x Stift; 7-polig, 1x Stift
Geber Potentiometer
Merkmal
Technische Daten
Ergänzung
Belastbarkeit
2
W
bei 70 °C
Positionsgeber P10
Widerstandstoleranz
±5
%
Positionsgeber P10
Standard-Endwiderstand
0.2 % oder 1 Ω
Positionsgeber P10 (jeweils der größere Wert)
Linearitätstoleranz
±0.25
%
Positionsgeber P10
Messwandler, Stromausgang
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
bei Bürde ≤500 Ω
verpolsicher
Messwandler, Spannungsausgang
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
ILast ≤10 mA, verpolsicher
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
0 … 70 °C
Lagertemperatur
-20 … 80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
EN 61800-3, zweite Umgebung
Störfestigkeit / Immission
EN 61800-3, C3
Störaussendung / Emission
Schutzart
IP50 (IP65 optional)
bei montierten Gegensteckern
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
Motor
|
Signal |
PIN |
|
Motor + |
1 |
|
nc |
2 |
|
Motor - |
3 |
Potentiometer
|
P01/P10 |
MWI |
MWU |
PIN |
|
Pe |
I- |
GND |
1 |
|
Po |
I+ |
+24 V DC |
2 |
|
S |
nc |
Uout |
3 |
|
nc |
nc |
nc |
4-7 |
Leistungskurve
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Übersetzung
55.3
Wellenausführung/
Durchmesser
KR/14
bei i=55.3, andere Übersetzungen auf Anfrage
Hohlwellen Typ
S
max. Länge des Wellenstumpf siehe Maßtabelle
Drehmomentstütze
B
inkl. Elastomerbuchse
Positionsgeber
MWI
10 Wendel-Potentiometer
10 Wendel-Potentiometer
10 Wendel-Potentiometer
10 Wendel-Potentiometer
Übersetzung Potentiometer *
1
1
128 max.
Drehrichtung
i
nur bei Geber MWI und MWU
nur bei Geber MWI und MWU
Lieferumfang
- AG02 analog
- Kurzanleitung
