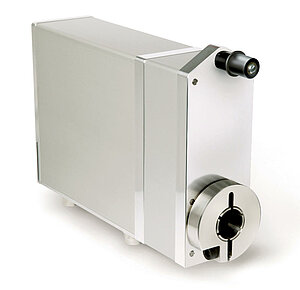

Posizionatore AG02 analog
analogico
Attuatore robusto e potente per compiti di posizionamento assoluto
- Montaggio facile
- Opzionale albero cavo passante con Ø fino a max. 14 mm
- Trasduttore di posizione analogico integrato per la misura assoluta
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~1.8
kg
(analogico)
albero
acciaio brunito
Corpo
alluminio
Coppia nominale/N. di giri nominale
8
Nm
con 120 min-1
i = 55.3 (motore da 150 W)
9
Nm
con 110 min-1
i = 62.2 (motore da 150 W)
Modo operativo
funzionamento intermittente S3: rapp. d'inserz. 25 %, 10 min.
EN 60034-1
Motor
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
0 … 24 V DC
senza sistema di controllo motore PWM
Potenza assorbita
150
W
Corrente nominale
5.8 A ±4 %
(motore da 150 W)
max. corrente di carico i = 55.3 / i = 62.2

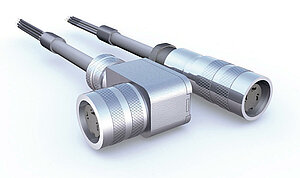

Tipo di connessione
2 connettori M16
a 3 poli, 1 conn. maschio; a 7 poli, 1 conn. maschio
Geber Potentiometer
Caratteristica
Dati tecnici
Integrazione
Capacità di carico
2
W
a 70 °C
trasduttore di posizione P10
Tolleranza della resistenza
±5
%
trasduttore di posizione P10
Resistenza di terminazione standard
0.2 % oppure 1 Ω
trasduttore di posizione P10 (il valore rispettivamente maggiore)
Tolleranza di linearità
±0.25
%
trasduttore di posizione P10
Messwandler, Stromausgang
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
con resistenza di carico ≤500 Ω
protezione da inversione di polarità
Messwandler, Spannungsausgang
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Icarico ≤10 mA, con protezione da inversione di polarità
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
0 … 70 °C
Temperatura di stoccaggio
-20 … 80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
EN 61800-3, secondo ambiente
immunità / immissione
EN 61800-3, C3
emissione elettromagnetica / emissione
Grado di protezione
IP50 (opzionale IP65)
con controspine montate
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6
Ulteriori informazioni
piedinatura
Motore
|
Segnale |
PIN |
|
"Motore + " |
1 |
|
nc |
2 |
|
Motore - |
3 |
potenziometro
|
P01/P10 |
MWI |
MWU |
PIN |
|
Pe |
I- |
GND |
1 |
|
Po |
I+ |
+24 V DC |
2 |
|
S |
nc |
Uout |
3 |
|
nc |
nc |
nc |
4-7 |
Curva di rendimento
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
Trasmissione
55.3
esecuzione albero/
diametro
KR/14
con i=55.3, altre trasmissioni su richiesta
albero cavo tipo
S
lunghezza max del codolo vedi tabella misure
Ammortizzatore di coppia
B
incl. boccola in elastomero
trasduttore di posizione
MWI
10 Wendel-Potentiometer
10 Wendel-Potentiometer
10 Wendel-Potentiometer
10 Wendel-Potentiometer
trasmissione potenziometro *
1
1
128 max.
Senso di rotazione
i
solo per i trasduttori MWI e MWU
solo per i trasduttori MWI e MWU
Volume di fornitura
- AG02 analog
- Guida all’uso
