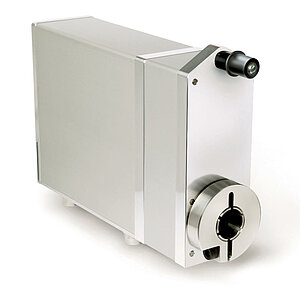

Accionamiento de posicionado AG02 analog
analógico
Actuador robusto y fuerte para tareas de posicionado absolutas
- Montaje sencillo
- Eje hueco continuo opcional hasta un máx. de Ø 14 mm
- Captador analógico integrado de posición absoluta
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Condiciones ambientales
Característica
Característica
Complemento
Peso
~1.8
kg
(analógico)
eje
acero pavonado
Carcasa
aluminio
Par de giro/revoluciones nominales
8
Nm
a 120 min-1
i = 55.3 (motor 150 W)
9
Nm
a 110 min-1
i = 62.2 (motor 150 W)
Modo de servicio
servicio de interrupción S3: 25 % ED, 10 min.
EN 60034-1
Motor
Característica
Característica
Complemento
Tensión de servicio
0 … 24 V DC
sin control de motor PWM
Absorción de potencia
150
W
Corriente nominal
5.8 A ±4 %
(Motor 150 W)
máx. corriente de carga i = 55.3 / i = 62.2

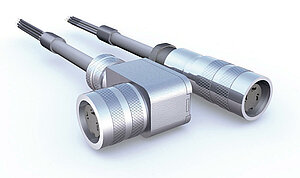

Tipo de conexión
2x M16 conector de enchufe
3 polos, 1 clvija; 7 polos, 1 clavija
Geber Potentiometer
Característica
Característica
Complemento
Capacidad de carga
2
W
a 70 °C
captador de posición P10
Tolerancia de resistencia
±5
%
captador de posición P10
Resistencia final estándar
0.2 % o 1 Ω
captador de posición P10 (el valor superior correspondiente)
Tolerancia de linealidad
±0.25
%
captador de posición P10
Messwandler, Stromausgang
Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
con carga aparente ≤500 Ω
protegido frente a un cambio de polaridad
Messwandler, Spannungsausgang
Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
Icarga ≤10 mA, proteg. frente a cambio de polaridad
Característica
Característica
Complemento
Temperatura ambiente
0 … 70 °C
Temperatura de almacenamiento
-20 … 80 °C
Humedad relativa del aire
formación de rocío no permitida
CEM
EN 61800-3, segundo entorno
resistencia a las inmisiones / inmisión
EN 61800-3, C3
emisión de interferencias / emisión
Tipo de protección
IP50 (IP65 opcional)
con contraenchufes montados
EN 60529
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6
Más informaciones
asignación de pines
Motor
|
Señal |
PIN |
|
"Motor + " |
1 |
|
nc |
2 |
|
Motor - |
3 |
potenciómetro
|
P01/P10 |
MWI |
MWU |
PIN |
|
Pe |
I- |
GND |
1 |
|
Po |
I+ |
+24 V DC |
2 |
|
S |
nc |
Uout |
3 |
|
nc |
nc |
nc |
4-7 |
Curva de potencia
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Multiplicación
55.3
modelo del eje/
diámetro
KR/14
con i=55.3, otras multiplicaciones a demanda
ejes huecos tipo
S
Longitud máx. del muñón del árbol ver tabla de medidas
Brazo de par
B
incl. casquillo de elastómero
captador de posición
MWI
10 potenciómetros helicoidales
10 potenciómetros helicoidales
10 potenciómetros helicoidales
10 potenciómetros helicoidales
multiplicación potenciómetro *
1
1
128 máx.
Dirección de giro
i
sólo con codificadores MWI y MWU
sólo con codificadores MWI y MWU
Volumen de suministro
- AG02 analog
- Instrucciones breves
