Accionamiento de posicionado AG04B
bus de campo
Potente actuador para posicionar los ejes de ajuste con un alto par de giro. El posicionamiento preciso y sin errores también es posible en esta clase de prestaciones sin montajes externos adicionales. El eje hueco integrado permite una integración mecánica sencilla en el diseño de máquina existente.
- Montaje sencillo
- Eje hueco de acero fino hasta un máx. de ø20 mm
- Desplazamiento “manual” sin control con teclas de mando
- Motor DC sin escobillas de 160 W, 24 V de elevada duración
- Captador de posición absoluta integrado en el árbol secundario
- Conexión eléctrica a través de resortes elásticos o enchufes
- Regulador integrado de posición
- Interfaz integrado de bus de campo
- Freno por acción de resorte integrado (opcional)
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~3.2
kg
eje
acero fino inoxidable
Carcasa
aluminio
Par de giro/revoluciones nominales
6
Nm
a 150 min-1 (±10 %)
i = 30.6 (punto de servicio máx. permitido)
10
Nm
a 90 min-1 (±10 %)
i = 50 (punto de servicio máx. permitido)
14
Nm
a 64 min-1 (±10 %)
i = 70.8 (punto de servicio máx. permitido)
Modo de servicio
servicio de interrupción S3: 25 % ED, 10 min.
EN 60034-1
Característica
Característica
Complemento
Tensión de servicio
24 V DC ±10 %
protegido frente a un cambio de polaridad
Absorción de potencia
~160
W
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Corriente nominal
6 A ±5 %
Corriente si carga
350 mA ±20 %
(con engranaje)
Tipo de conexión
5x PG9, listón de apriete
0.13 … 2.5 mm2 bzw. 0.25 … 1.5 mm2 (E1/PG)

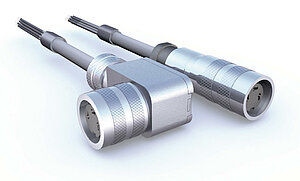

2x M16 conector de enchufe
3 polos, 1 clavija; 7 polos, 1 clavija (EX)
2x M12 conector de enchufe (codificado B)
5 polos, 1 clavija, 1 hembrilla (EX)
toma a tierra con enchufe plano 6.3 mm
Característica
Característica
Complemento
Resolución
1024
Incremento(s)
singleturn / 10 bit
Gama de proceso
254
rivoluzione
8 bit multiturn (redondeado)
4094
rivoluzione
12 bit multiturn (redondeado)
Característica
Característica
Complemento
Temperatura ambiente
0 … 45 °C
Temperatura de almacenamiento
-20 … 80 °C
Humedad relativa del aire
formación de rocío no permitida
CEM
EN 61800-3, segundo entorno
resistencia a las inmisiones / inmisión
EN 61800-3, C3
emisión de interferencias / emisión
Tipo de protección
IP50 / IP54 / IP65
EN 60529, con contraenchufe montado
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6
Más informaciones
asignación de pines
Tensión de servicio
|
Señal |
EX |
E1 (borne) |
|
+UB |
1 |
X1.1 X1.2 |
|
Activación |
2 |
X3.5 |
|
GND |
3 |
X1.3 X1.4 |
|
Pantalla |
X1.5 X1.6 |
bus de campo
|
Señal |
EX |
E1 (borne) |
|
BUS A |
2 |
X2.2, X2.9 |
|
BUS B |
4 |
X2.1, X2.10 |
|
no conectar |
1 , 3 , 5 |
X2.3, X2.4, X2.5, X2.6, X2.7, X2.8 |
Entradas
|
Señal |
EX |
E1 (borne) |
|
Interruptor final1 |
1 |
X3.1 |
|
Interruptor final 2 |
2 |
X3.2 |
|
Entrada 1 |
3 |
X3.3 |
|
Entrada 2 |
4 |
X3.4 |
|
nc |
5-7 |
|
|
Activación |
X3.5 |
|
|
EXT_GND |
X3.6 |
|
|
GND |
X3.7 |
Curva de potencia
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
Multiplicación
70.8
motor/
freno
160W/MB
Tipo de protección
IP50
modelo del eje/
diámetro
KR/20
Tipo de conexión
EX
sin salida de red
con salida de red
número de revoluciones
254
254 giros
4094 giros
Productos equiparables
Volumen de suministro
- AG04B
- Instrucciones breves
