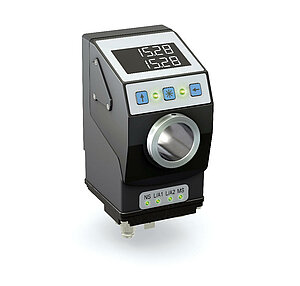

Indicateur de position électronique AP05
avec interface bus
Lindicateur de position AP05 guide intuitivement lutilisateur pour le bon réglage lors dun changement de produit ou de modification de format. Laffichage rétroéclairé optimisé visualise les valeurs de consigne et réelles avec précision. Deux LED indiquent clairement le sens dans lequel le réglage doit avoir lieu. Il sera ainsi possible à lavenir déviter les réglages éronnés de machine grâce à lindicateur de position AP05, les machines de production flexibles devenant ainsi sûres sans faille durant tout le processus.
- Indicateur de position électronique avec interface bus/de données
- LCD à deux lignes rétroéclairées
- Affichage des valeurs de consigne/réelle avec alignement intégré
- Guidage de l'utilisation avec des LED d'état
- Arbre creux avec bague de serrage en acier inox de Ø20 mm
- Résistance aux chocs accrue grâce au verre protecteur de l'afficheur
- Interface RS485 intégrée, CAN-Bus ou IO-Link en option
- Capteurs robustes à détection magnétique
- Montage compatible avec l'indicateur de position AP04 et DA04
- Indice de protection IP53, en option IP65
- Industrie 4.0 ready
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.07
kg
arbre
plastique
Boîtier
plastique renforcé
filet de connecteur laiton nickelé / couvercle, mise à la terre métal
Couleur
noir, RAL 9005
bague de serrage
acier spécial inoxydable
Régime
≤500
min-1
Gaine de câble
PUR
type de connexion E15X, E12X
Rayon de flexion câble
≥30
mm
pose fixe
Schnittstelle CANopen
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
protection contre l'inversion de polarité
Consommation de courant
~30
mA
Durée de vie de batterie
~8
Année(s)
mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Afficheur/zone d'affichage
7 segments LCD à 5 positions, ~6 mm de hauteur
virgule décimale, 2 lignes, caractères spéciaux (LED rétroéclairée rouge/blanc)
Signe spécial
flèche sans horaire, flèche sens anti-horaire, coordonnée incrémentale, pile
Affichage d'état
2 LED bicolores (rouge/vert)
état de positionnement, paramétrable
Touches
fonction incrémentale, paramétrage, calibrage
Interface
CANopen
sans séparation galvanique
Type de branchement
2 connecteurs M8 (codage A)
4 pôles, 1 douille, 1 broche
mise à la terre via connecteur plat 6.3 mm
Schnittstelle RS485
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
protection contre l'inversion de polarité
Consommation de courant
~30
mA
Durée de vie de batterie
~8
Année(s)
mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Afficheur/zone d'affichage
7 segments LCD à 5 positions, ~6 mm de hauteur
virgule décimale, 2 lignes, caractères spéciaux (LED rétroéclairée rouge/blanc)
Signe spécial
flèche sans horaire, flèche sens anti-horaire, coordonnée incrémentale, pile
Affichage d'état
2 LED bicolores (rouge/vert)
état de positionnement, paramétrable
Touches
fonction incrémentale, paramétrage, calibrage
Interface
RS485
sans séparation galvanique
Type de branchement
2 connecteurs M8 (codage A)
4 pôles, 1 douille, 1 broche
mise à la terre via connecteur plat 6.3 mm
Schnittstelle IO-Link
Caractéristique
Caractéristiques techniques
Complément
Tension de service
18 … 30 V CC
protection contre l'inversion de polarité
Consommation de courant
~30
mA
Durée de vie de batterie
~8
Année(s)
mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Afficheur/zone d'affichage
7 segments LCD à 5 positions, ~6 mm de hauteur
virgule décimale, 2 lignes, caractères spéciaux (LED rétroéclairée rouge/blanc)
Signe spécial
flèche sans horaire, flèche sens anti-horaire, coordonnée incrémentale, pile
Affichage d'état
2 LED bicolores (rouge/vert)
état de positionnement, paramétrable
Touches
fonction incrémentale, paramétrage, calibrage
Interface
IO-Link version 1.1
selon CIE 61131-9 V1.1.2, avec pack 2015 & rectificatif
Type de branchement
1 connecteur M8 (codage A)
4 pôles, 1 broche (type de connexion EX)
1 connecteur M12 (codage A)
4 pôles, 1 broche (type de connexion E12X)
mise à la terre via connecteur plat 6.3 mm
Caractéristique
Caractéristiques techniques
Complément
Détection
magnétique
Résolution
720
Incréments/révolution
valeur d'affichage/tour programmable
Plage de mesure
≤932067
rotation(s)
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
0 … 60 °C
Température de stockage
-20 … 80 °C
Humidité relative
formation de rosée non admise
CEM
EN 61326-1
immunité requise industrie, limite d'émission classe B
Prescription de sécurité
DIN EN 61010-1 (VDE 0411-1), UL 61010-1
Alimentation à puissance limité selon DIN EN 61010-1 section 9.4.
Type de protection
IP53
EN 60529, à l'état monté, avec connecteur correspondant monté
IP65
EN 60529, à l'état monté, avec connecteur correspondant monté
Résistance aux chocs
≤500 m/s2, 11 ms
EN 60068-2-27, demi-sinus, 3 axes (+/-), 3 chocs sur chacun
Résistance aux vibrations
≤100 m/s2, 10 … 2000 Hz
EN 60068-2-6, 3 axes, de chacun 10 cycles
Plus d’informations
affectation des broches
Interfaces
|
IO-Link |
RS485 |
CAN |
PIN |
|
L+ (+UB) |
TxRx-/DÜB |
CANL |
1 |
|
nc |
TxRx+/DÜA |
CANH |
2 |
|
L- (GND) |
+24 V DC |
+24 V DC |
3 |
|
C/Q |
GND |
GND |
4 |
Industrie 4.0
L'échange de données avec les indicateurs de position se limite dans la plupart des cas à l'échange de données de processus. Outre les données de processus, les indicateurs intelligents offrent des informations complémentaires pouvant être exploitées pour la surveillance de l'état « Condition Monitoring » jusqu'à la maintenance prévisionnelle « Predictive Maintenance » :
|
Données de processus |
Smart Value |
Smart Function |
|
Position réelle |
Tension de la batterie |
Planning changement de batterie |
|
"Position cible " |
Vitesse |
Surcharge |
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
interface/
protocole
IOL
arbre creux/
diamètre
20
douilles de réduction
Plaque intermédiaire
OZP
Type de protection
IP53
Type de branchement
EX
sans câble
uniquement avec IO-Link
uniquement pour S3/09, CAN
Logiciel
S
Téléchargements

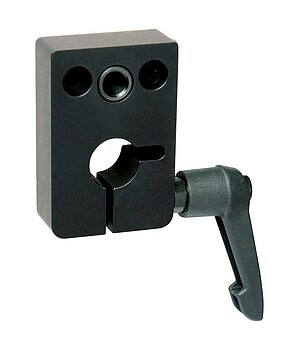

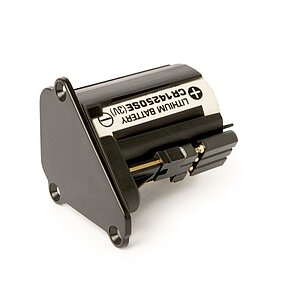

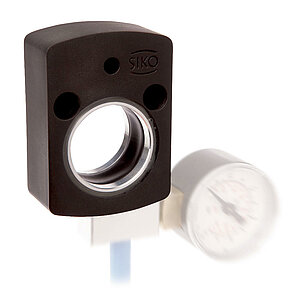

Accessoires
Produits comparables
Étendue de la livraison
- AP05
- Instructions de montage
