Indicateur de position électronique AP20S
Déplacements linéaires absollus, interface Ethernet industriel intégrée![](/fileadmin/_processed_/3/d/csm_25978_E_CAT_4C_OT_1916096ce7.png)
![](/fileadmin/_processed_/0/7/csm_25656_ETHERNETIP_ODVA_8c5b8a4255.jpg)
![](/fileadmin/_processed_/c/c/csm_ID_15748_POWERLINK_GENERALLO350F28_b11a6dbf4c.jpg)
![](/fileadmin/_processed_/5/e/csm_25651_PROFINET_CMYK_34473ad7ae.jpg)

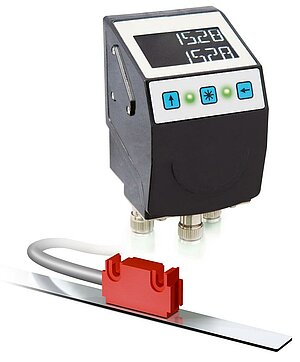

Indicateur de position absolu avec interface de communication pour le déplacement linéaire et de coulisses qui guide l'opérateur de manière intuitive pour le réglage correct de machines lors d'un changement de produit ou de modifications de format. La lisibilité est optimisée pour un guidage intuitif de l'utilisateur : l'écran rétroéclairé indique de manière claire les valeurs de consigne et réelle et les deux LED indiquent clairement la direction dans laquelle le déplacement doit avoir lieu.
- Indicateur de position électronique avec connecteur à broche pour capteur magnétique
- Bus de terrain Ethernet industriel intégré
- LCD à deux lignes rétroéclairées
- Affichage des valeurs de consigne/réelle avec alignement intégré
- Précision d‘affichage jusqu‘à 0,01 mm
- Fonction valeur absolue par sauvegarde interne
- Capteurs robustes à détection magnétique
- Guidage de l'utilisation avec des LED d'état
- Indice de protection IP53, en option IP65
- Industrie 4.0 ready
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.2
 kg
Boîtier
 plastique renforcé
filet de connecteur laiton nickelé / couvercle, mise à la terre métal
Couleur
 noir
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
Consommation de courant
~100
 mA
Durée de vie de batterie
~8
 Année(s)
mémoire de paramètres
106 cycles
est également valable pour les opérations de calibrage
Afficheur/zone d'affichage
 6 chiffres, LCD 14 segments,~ 8 mm de hauteur
virgule décimale, 2 lignes, caractères spéciaux (LED rétroéclairée rouge/blanc)
-199999 … 999999
plage d'affichage étendue jusqu'à -999999
Signe spécial
 flèche sans horaire, flèche sens anti-horaire, coordonnée incrémentale, pile
Affichage d'état
 2 LED bicolores (rouge/vert)
état de positionnement, paramétrable
Touches
 fonction incrémentale, paramétrer, réinitialiser
Interface
 EtherNet/IP
 PROFINET
 EtherCAT
 POWERLINK
Type de branchement
 1 connecteur M8 (codage A)
4 pôles, 1 broche
 1 connecteur M8 (codage A)
6 pôles, 1 douille (capteur)
 2 connecteurs M12 (codage D)
4 pôles, 2 douilles
 mise à la terre via connecteur plat 6.3 mm
Caractéristique
Caractéristiques techniques
Complément
Détection
 capteur externe
Résolution
0.01
 mm
utilisation avec MS500H
720
 Incréments/révolution
valeur d'affichage/tour programmable (utilisation avec GS04)
Précision du système
±35
 µm
utilisation avec MS500H
Plage de mesure
±10485
 m
utilisation avec MS500H
≤233016
 rotation(s)
utilisation avec GS04
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
0 … 60 °C
Température de stockage
-20 … 80 °C
Humidité relative
formation de rosée non admise
CEM
 EN 61326-1
immunité requise industrie, limite d'émission classe B
Type de protection
 IP53
EN 60529, uniquement avec connecteur correspondant
 IP65
EN 60529, uniquement avec connecteur correspondant
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Plus d’informations
affectation des broches
Ethernet
Signal |
PIN |
Tx+ |
1 |
Rx+ |
2 |
Tx- |
3 |
Rx- |
4 |
Tension de service
Signal |
PIN |
reserved |
1 |
reserved |
2 |
+UB |
3 |
GND |
4 |
Industrie 4.0
L'échange de données avec les indicateurs de position se limite dans la plupart des cas à l'échange de données de processus. Outre les données de processus, les indicateurs intelligents offrent des informations complémentaires pouvant être exploitées pour la surveillance de l'état « Condition Monitoring » jusqu'à la maintenance prévisionnelle « Predictive Maintenance » :
Données de processus |
Smart Value |
Smart Function |
Position réelle |
Tension de la batterie |
Planning changement de batterie |
"Position cible " |
Présence, distance, orientation du capteur |
Erreur de comptage |
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
interface/
protocole
ECT
Type de protection
IP53
Fenêtre
SF
protection contre les chocs

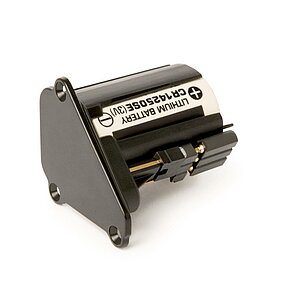

Accessoires
Produits comparables
Étendue de la livraison
- AP20S
- Instructions de montage
