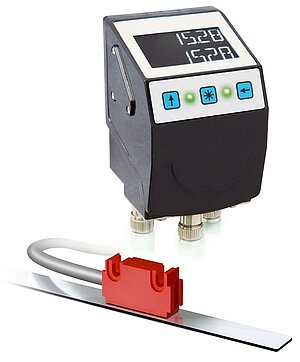

Elektronische Positionsanzeige AP20S
absolute Linearverstellungen, integrierte Industrial Ethernet Schnittstelle![](/fileadmin/_processed_/3/d/csm_25978_E_CAT_4C_OT_1916096ce7.png)
![](/fileadmin/_processed_/0/7/csm_25656_ETHERNETIP_ODVA_8c5b8a4255.jpg)
![](/fileadmin/_processed_/c/c/csm_ID_15748_POWERLINK_GENERALLO350F28_b11a6dbf4c.jpg)
![](/fileadmin/_processed_/5/e/csm_25651_PROFINET_CMYK_34473ad7ae.jpg)
Absolute Positionsanzeige mit Kommunikationsschnittstelle für Linear- bzw. Schieberverstellungen führt den Bediener intuitiv zur korrekten Maschineneinstellung bei Produktwechsel oder Formatänderungen. Die Ablesbarkeit ist optimiert für eine intuitive Benutzerführung: Das hinterleuchtete Display zeigt Soll- und Istwert deutlich an und die zwei LEDs weisen eindeutig die Richtung, in die verstellt werden muss.
- elektronische Positionsanzeige mit Steckanschluss für Magnetsensor
- Industrial-Ethernet-Feldbus integriert
- zweizeiliges LCD mit Hinterleuchtung
- Soll- und Istwertanzeige mit integriertem Abgleich
- Anzeigengenauigkeit bis 0.01 mm
- Absolutfunktion durch internes Backup
- robuste Sensorik durch magnetische Abtastung
- Benutzerführung durch Status LEDs
- Schutzart IP53, optional IP65
- Industrie 4.0 ready
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.2
 kg
Gehäuse
 Kunststoff verstärkt
Steckergewinde Messing vernickelt / Deckel, Erdungsanschluss Metall
Farbe
 schwarz
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
Stromaufnahme
~100
 mA

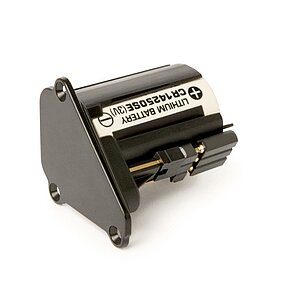

Lebensdauer Batterie
~8
 Jahr(e)
Parameterspeicher
106 Zyklen
gilt auch für Kalibriervorgänge
Anzeige/Anzeigenbereich
 6-stellig LCD 14-Segment, ~8 mm hoch
Dezimalpunkte, 2 Zeilen, Sonderzeichen (LED hinterleuchtet rot/weiß)
-199999 … 999999
erweiterter Anzeigenbereich bis -999999
Sonderzeichen
 Pfeil Uhrzeigersinn, Pfeil Gegenuhrzeigersinn, Kettenmaß, Batterie
Statusanzeige
 2x zweifarbige LED (rot/grün)
Positionsstatus, parametrierbar
Tasten
 Kettenmaßfunktion, Parametrieren, Rücksetzen
Schnittstelle
 EtherNet/IP
 PROFINET
 EtherCAT
 POWERLINK
Anschlussart
 1x M8-Steckverbinder (A-kodiert)
4-polig, 1x Stift
 1x M8-Steckverbinder (A-kodiert)
6-polig, 1x Buchse (Sensor)
 2x M12-Steckverbinder (D-kodiert)
4-polig, 2x Buchse
 Erdung über Flachstecker 6.3 mm
Merkmal
Technische Daten
Ergänzung
Abtastung
 externer Sensor
Auflösung
0.01
 mm
Verwendung mit MS500H
720
 Inkremente/Umdrehung
Anzeigewert/Umdrehung frei parametrierbar (Verwendung mit GS04)
Systemgenauigkeit
±35
 µm
Verwendung mit MS500H
Messbereich
±10485
 m
Verwendung mit MS500H
≤233016
 Umdrehung(en)
Verwendung mit GS04
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
0 … 60 °C
Lagertemperatur
-20 … 80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
 EN 61326-1
Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B
Schutzart
 IP53
EN 60529, nur mit Gegenstecker
 IP65
EN 60529, nur mit Gegenstecker
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
Ethernet
Signal |
PIN |
Tx+ |
1 |
Rx+ |
2 |
Tx- |
3 |
Rx- |
4 |
Betriebsspannung
Signal |
PIN |
reserviert |
1 |
reserviert |
2 |
+UB |
3 |
GND |
4 |
Industrie 4.0
Der Datenaustausch mit den Positionsanzeigen beschränkt sich in den meisten Fällen auf den Austausch der Prozessdaten. Neben den Prozessdaten bieten intelligente Anzeigen Zusatzinformationen, die für die Zustandsüberwachung „Condition Monitoring“ bis hin zur vorausschauenden Wartung „Predictive Maintenance“ ausgewertet werden können:
Prozessdaten |
Smart Value |
Smart Function |
Istposition |
Batteriespannung |
Planung Batteriewechsel |
Zielposition |
Anwesenheit, Abstand, Ausrichtung Sensor |
Zählfehler |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Schnittstelle/
Protokoll
ECT
Schutzart
IP53
Sichtfenster
SF
Schlagschutz
Zubehör

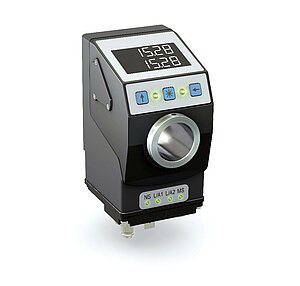

Vergleichbare Produkte
Lieferumfang
- AP20S
- Montageanleitung
