Elektronische Positionsanzeige AP10S
mit Busschnittstelle, für direkte lineare Längenmessung![](/fileadmin/_processed_/2/d/csm_CRUUS_f9eba1ddd2.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/5/6/csm_34783_LOGO_IO_LINK_6b538e0c62.png)
![](/fileadmin/_processed_/b/2/csm_31409_LOGO_SIKONET5_12-2016_e705b29023.jpg)
Absolute Positionsanzeige mit Kommunikationsschnittstelle für Linear- bzw. Schieberverstellung führt den Bediener intuitiv zur korrekten Maschineneinstellung bei Produktwechsel oder Formatänderungen. Die Ablesbarkeit ist optimiert für eine intuitive Benutzerführung: Das hinterleuchtete Display zeigt Soll- und Istwert deutlich an und die zwei LEDs weisen eindeutig die Richtung, in die verstellt werden muss. Die IO-Link Schnittstelle ermöglicht eine einfache und betriebssichere Integration in modular aufgebaute Maschinen.
- elektronische Positionsanzeige mit Steckanschluss für Magnetsensor
- optimal ablesbares hinterleuchtetes Display
- zweizeiliges LCD für Soll- und Istwert
- Reset, Kettenmaß, Offset über Tastaturbedienung
- integrierte RS485-Schnittstelle, optional CAN-Bus oder IO-Link
- Anzeigengenauigkeit bis 0.01 mm
- Absolutfunktion durch internes Backup
- Benutzerführung durch zweifarbige Status LEDs
- Schutzart IP53, optional IP65
- Industrie 4.0 ready
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.11
 kg
Gehäuse
 Kunststoff verstärkt
Steckergewinde Messing vernickelt / Erdungsanschluss Metall
Farbe
 schwarz, RAL 9005
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
Stromaufnahme
~30
 mA
bei Betrieb mit LEDs zuzüglich ~3 mA pro LED
Leistungsaufnahme
~0.72
 VA
Max. Versorgungsleistung des eingesetzten Netzteils: 100 VA.Das eingesetzte Netzteil entspricht SELV/Limited Energy (IEC 61010-1) oder SELV/LPS (IEC 60950-1) oder Class 2 (UL 1310).
Lebensdauer Batterie
~8
 Jahr(e)
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Anzeige/Anzeigenbereich
 6-stellig LCD 14-Segment, ~8 mm hoch
Dezimalpunkte, 2 Zeilen, Sonderzeichen (LED hinterleuchtet rot/weiß)
Sonderzeichen
 Pfeil Uhrzeigersinn, Pfeil Gegenuhrzeigersinn, Kettenmaß, Batterie
Statusanzeige
 2x zweifarbige LED (rot/grün)
Positionsstatus, parametrierbar
Tasten
 Kettenmaßfunktion, Parametrieren, Rücksetzen
Schnittstelle
 RS485, CANopen, IO-Link
keine galvanische Trennung
Anschlussart
 2x M8-Steckverbinder (A-kodiert)
4-polig, 1x Buchse, 1x Stift (RS485, CANopen)
 1x M8-Steckverbinder (A-kodiert)
4-polig, 1x Stift (IO-Link)
 1x M8-Steckverbinder (A-kodiert)
6-polig, 1x Buchse (Sensor)
 Erdung über Flachstecker 6.3 mm oder Kabelschuh
Merkmal
Technische Daten
Ergänzung
Abtastung
 externer Sensor
Auflösung
720
 Inkremente/Umdrehung
Anzeigewert/Umdrehung frei parametrierbar (Verwendung mit GS04)
0.01
 mm
Verwendung mit MS500H
Systemgenauigkeit
±35
 µm
Verwendung mit MS500H
Messbereich
±20971
 m
Verwendung mit MS500H
≤233016
 Umdrehung(en)
Verwendung mit GS04
Zulassung
 UL
UL 61010-1, File Nr. E503367
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
0 … 60 °C
Lagertemperatur
-20 … 80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
 EN 61326-1
Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B, geschirmte Leitung erforderlich
Sicherheitsbestimmung
 DIN EN 61010-1 (VDE 0411-1), UL 61010-1
Versorgung mit begrenzter Leistung nach DIN EN 61010-1 Abschnitt 9.4.
Schutzart
 IP53
EN 60529, nur mit Gegenstecker (Schutzart nicht untersucht durch UL)
 IP65
EN 60529, nur mit Gegenstecker (Schutzart nicht untersucht durch UL)
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Mehr Informationen
Anschlussbelegung
Schnittstellen
RS485 |
CAN-Bus |
IO-Link |
PIN |
TxRx-/DÜB |
CANL |
L+ (+UB) |
1 |
TxRx+/DÜA |
CANH |
nc |
2 |
+UB |
+UB |
L- (GND) |
3 |
GND |
GND |
C/Q |
4 |
Industrie 4.0
Der Datenaustausch mit den Positionsanzeigen beschränkt sich in den meisten Fällen auf den Austausch der Prozessdaten. Neben den Prozessdaten bieten intelligente Anzeigen Zusatzinformationen, die für die Zustandsüberwachung „Condition Monitoring“ bis hin zur vorausschauenden Wartung „Predictive Maintenance“ ausgewertet werden können:
Prozessdaten |
Smart Value |
Smart Function |
Istposition |
Batteriespannung |
Planung Batteriewechsel |
Zielposition |
Anwesenheit, Abstand, Ausrichtung Sensor |
Zählfehler |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Wählen Sie Ihre Spezifikationen:
Schnittstelle/
Protokoll
CAN
Schutzart
IP53
Sichtfenster
SF
Schlagschutz

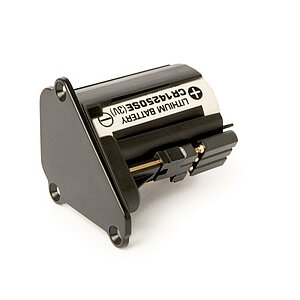

Zubehör
Vergleichbare Produkte
Lieferumfang
- AP10S
- Dokumentation auf CD
- Montageanleitung
