Indicatore di posizione elettronico AP10S
con interfaccia bus, per misurazione lineare diretta![](/fileadmin/_processed_/2/d/csm_CRUUS_f9eba1ddd2.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/5/6/csm_34783_LOGO_IO_LINK_6b538e0c62.png)
![](/fileadmin/_processed_/b/2/csm_31409_LOGO_SIKONET5_12-2016_e705b29023.jpg)
Gli indicatori di posizione assoluti con interfaccia di comunicazione per lo spostamento lineare e lo spostamento dello spintore guidano intuitivamente loperatore alla corretta impostazione della macchina quando si cambia prodotto e formato. La leggibilità è ottimizzata per consentire un utilizzo intuitivo: il display retroilluminato mostra in modo chiaro valore nominale e valore reale, ed i due LED indicano inequivocabilmente la direzione in cui deve avvenire lo spostamento. Linterfaccia IO-Link consente unintegrazione semplice e affidabile nelle macchine modulari.

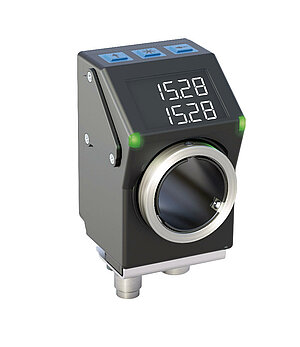

- Indicatore di posizione elettronico con collegamento a innesto per sensore magnetico
- Display retroilluminato leggibile in modo ottimale
- LCD a due righe per valore nominale e reale
- Reset, dimensione incrementale, offset usando la tastiera
- Interfaccia RS485 integrata, opzionale CAN bus o IO-Link
- Precisione di visualizzazione fino a 0.01 mm
- Funzione assoluta per mezzo di backup interno
- Guida utente tramite LED di stati bicolori
- Grado di protezione IP53, opzionale IP65
- Industry 4.0 ready
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.11
 kg
Corpo
 materiale sintetico rinforzato
filettatura della spina ottone nichelato / Conduttore di messa a terra in metallo
Colore
 nero, RAL 9005
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Corrente assorbita
~30
 mA
per funzionamento con LED più ~3 mA per ogni LED
Potenza assorbita
~0.72
 VA
potenza di alimentazione max. dell'alimentatore impiegato: 100 VA.L'alimentatore impiegato è conforme a SELV/Limited Energy (IEC 61010-1) o SELV/LPS (IEC 60950-1) o Class 2 (UL 1310).
Durata batteria
~8
 Anno/i
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Visualizzazione/Range di visualizzazione
 a 6 cifre, LCD a 14 segmenti, alto ~8 mm
punti decimali, 2 righe, caratteri speciali (LED con retroilluminazione bianco/rosso)
Caratteri speciali
 freccia in senso orario, freccia in senso antiorario, dimensione incrementale, batteria
Indicazione di stato
 2 LED bicolori (rosso/verde)
stato posizione, parametrizzabile
Tasti
 funzione dimensione incrementale, parametrizzare, ripristinare
Interfaccia
 RS485, CANopen, IO-Link
senza separazione galvanica
Tipo di connessione
 2 connettori M8 (codifica A)
a 4 poli, 1 connettore femmina, 1 connettore maschio (RS485, CANopen)
 1 connettore M8 (codifica A)
a 4 poli, 1 pin (IO-Link)
 1 connettore M8 (codifica A)
a 6 poli, 1 connettore femmina (sensore)
 messa a terra con connettore piatto 6.3 mm o capocorda
Caratteristica
Dati tecnici
Integrazione
Scansione
 sensore esterno
Risoluzione
720
 Incrementi/rivoluzione
valore visualizzato/giro liberamente parametrizzabile (utilizzo con GS04)
0.01
 mm
utilizzo con MS500H
Precisione di sistema
±35
 µm
utilizzo con MS500H
Range di misura
±20971
 m
utilizzo con MS500H
≤233016
 rotaciones
utilizzo con GS04
Omologazione
 UL
UL 61010-1, file n. E503367
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
0 … 60 °C
Temperatura di stoccaggio
-20 … 80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
 EN 61326-1
Esigenze di immunità nell'industria, valore limite d'emissione classe B, cavo schermato richiesto
Disposizione di sicurezza
 DIN EN 61010-1 (VDE 0411-1), UL 61010-1
Alimentazione con potenza limitata in conformità a DIN EN 61010-1 paragrafo 9.4.
Grado di protezione
 IP53
EN 60529, solo con controconnettore (grado di protezione non testato da UL)
 IP65
EN 60529, solo con controconnettore (grado di protezione non testato da UL)
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Ulteriori informazioni
piedinatura
Interfacce
RS485 |
CAN-Bus |
IO-Link |
PIN |
TxRx-/DÜB |
CANL |
L+ (+UB) |
1 |
TxRx+/DÜA |
CANH |
nc |
2 |
+UB |
+UB |
L- (GND) |
3 |
GND |
GND |
C/Q |
4 |
Industria 4.0
Nella maggior parte dei casi, lo scambio di dati con gli indicatori di posizione è limitato allo scambio dei dati di processo. Oltre ai dati di processo, i display intelligenti offrono ulteriori informazioni che possono essere valutate per il monitoraggio dello stato "Condition Monitoring" fino alla manutenzione predittiva "Predictive Maintenance":
Dati di processo |
Smart Value |
Smart Function |
Posizione reale |
Tensione batteria |
Pianificazione sostituzione batteria |
"Posizione desiderata " |
Presenza, distanza, allineamento sensore |
Errori di conteggio |
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
interfaccia/
protocollo
CAN
Grado di protezione
IP53
Finestrella
SF
protezione antiurto

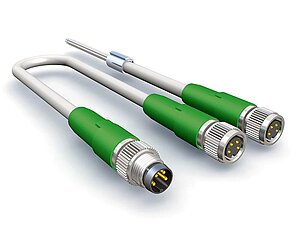

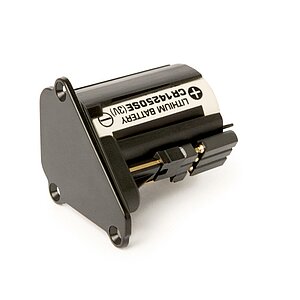

Accessori
Prodotti simili
Volume di fornitura
- AP10S
- Documentazione su CD
- Istruzioni per il montaggio
