Indicateur de position électronique AP20
Réglages de broche absolus, interface industrielle Ethernet intégrée![](/fileadmin/_processed_/3/d/csm_25978_E_CAT_4C_OT_1916096ce7.png)
![](/fileadmin/_processed_/0/7/csm_25656_ETHERNETIP_ODVA_8c5b8a4255.jpg)
![](/fileadmin/_processed_/c/c/csm_ID_15748_POWERLINK_GENERALLO350F28_b11a6dbf4c.jpg)
![](/fileadmin/_processed_/5/e/csm_25651_PROFINET_CMYK_34473ad7ae.jpg)
L'indicateur de position AP20 avec interface industrielle Ethernet guide l'opérateur de manière intuitive pour le réglage correct de machines lors d'un changement de produit ou de modifications de format. L'écran rétroéclairé affiche les valeurs de consigne et réelle avec précision. Deux LED indiquent clairement la direction dans laquelle le réglage doit être effectué. L'indicateur de position AP20 permettra ainsi à l'avenir d'éviter tout réglage erroné de machine, les machines de production flexibles devenant ainsi sûres sans faille durant tout le processus.
- Bus de terrain Ethernet industriel intégré
- LCD à deux lignes rétroéclairées
- Affichage des valeurs de consigne/réelle avec alignement intégré
- Arbre creux en acier spécial ø 20 mm, en option jusqu'à ø 25.4 mm
- Capteurs robustes à détection magnétique
- Guidage de l'utilisation avec des LED d'état
- Montage compatible avec les afficheurs de position DA09S et AP10
- Indice de protection IP53, en option IP65
- Industrie 4.0 ready
Dessin industriel
Caractéristiques techniques
Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.3
 kg
arbre
 acier spécial inoxydable
Boîtier
 plastique renforcé
filet de connecteur laiton nickelé / couvercle, mise à la terre métal
Couleur
 noir
Régime
≤500
 min-1
Caractéristique
Caractéristiques techniques
Complément
Tension de service
24 V CC ±20 %
Consommation de courant
~100
 mA

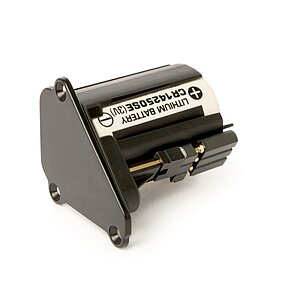

Durée de vie de batterie
~8
 Année(s)
mémoire de paramètres
106 cycles
est également valable pour les opérations de calibrage
Afficheur/zone d'affichage
 6 chiffres, LCD 14 segments,~ 8 mm de hauteur
virgule décimale, 2 lignes, caractères spéciaux (LED rétroéclairée rouge/blanc)
-199999 … 999999
plage d'affichage étendue jusqu'à -999999
Signe spécial
 flèche sans horaire, flèche sens anti-horaire, coordonnée incrémentale, pile
Affichage d'état
 2 LED bicolores (rouge/vert)
état de positionnement, paramétrable
Touches
 fonction incrémentale, paramétrer, réinitialiser
Interface
 EtherNet/IP
 PROFINET
 EtherCAT
 POWERLINK
Type de branchement
 1 connecteur M8 (codage A)
4 pôles, 1 broche
 2 connecteurs M12 (codage D)
4 pôles, 2 douilles
 mise à la terre via connecteur plat 6.3 mm
Caractéristique
Caractéristiques techniques
Complément
Détection
 magnétique
Résolution
880
 Incréments/révolution
valeur d'affichage/tour programmable
Plage de mesure
≤190650
 rotation(s)
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
0 … 60 °C
Température de stockage
-20 … 80 °C
Humidité relative
formation de rosée non admise
CEM
 EN 61326-1
immunité requise industrie, limite d'émission classe B
Type de protection
 IP53
EN 60529, uniquement avec connecteur correspondant
 IP65
EN 60529, uniquement avec connecteur correspondant
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Plus d’informations
affectation des broches
Ethernet
Signal |
PIN |
Tx+ |
1 |
Rx+ |
2 |
Tx- |
3 |
Rx- |
4 |
Tension de service
Signal |
PIN |
reserved |
1 |
reserved |
2 |
+UB |
3 |
GND |
4 |
Industrie 4.0
L'échange de données avec les indicateurs de position se limite dans la plupart des cas à l'échange de données de processus. Outre les données de processus, les indicateurs intelligents offrent des informations complémentaires pouvant être exploitées pour la surveillance de l'état « Condition Monitoring » jusqu'à la maintenance prévisionnelle « Predictive Maintenance » :
Données de processus |
Smart Value |
Smart Function |
Position réelle |
Tension de la batterie |
Planning changement de batterie |
"Position cible " |
Présence, distance, orientation du capteur |
Erreur de comptage |
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Choisissez vos spécifications :
interface/
protocole
ECT
arbre creux/
diamètre
20
Douille de réduction
pointeau anti-couple/
position
II
Type de protection
IP53
Fenêtre
SF
protection contre les chocs

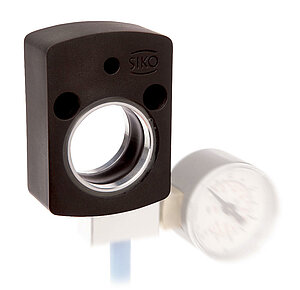

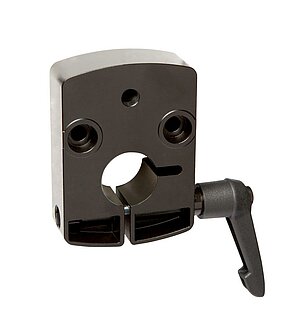

Accessoires
Produits comparables
Étendue de la livraison
- AP20
- Instructions de montage
