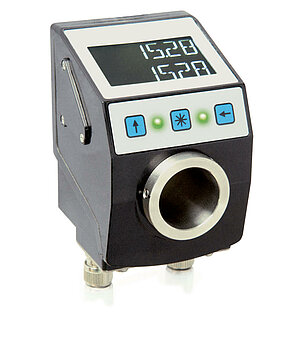

电子式位置指示器 AP20

绝对式转轴调整, 集成的工业以太网接口

具有工业以太网接口的位置指示器 AP20 可在更改产品或更改格式时直观地指导操作员正确设置机器功能。背光显示器精确显示出目标值和实际值。两个 LED 灯明确地指示机器操作员所必须进行调整的方向。因此，借助 AP20 位置指示器，将来可以避免可能错误的机器设置，从而使灵活的生产机器提供最高的工艺过程可靠性。

工业以太网现场总线的集成
带背光的双行 LCD 显示器
集成调准的理论值和实际值显示
不锈钢空心轴直径 20 毫米，可选直径达 25.4 毫米
使用磁扫描的强大的传感器装置
通过 LED 状态指示灯引导使用者
与位置指示器 DA09S 和 AP10 安装兼容
防护等级 IP53, 可选 IP65
工业 4.0 就绪

Ben King

Inside Sales

+1 734 426-3476 ben.king(at)siko-global.com

Cary Mulvany

Manager Business Unit Changeover Solutions

+1 734 426-3476 cary.mulvany(at)siko-global.com

添加到关注清单

技术数据

机械参数

电气数据

系统数据

环境条件

特征

技术数据

内容补充

重量

~0.3 kg

轴

不锈钢

外壳

增强塑料

镀铜螺纹式接头 / 金属式盖子和接地端子

颜色

黑色

转速

≤500 min-1

连接引脚分配类型

以太网

信号符标	PIN
Tx+	1
Rx+	2
Tx-	3
Rx-	4

工作电压

信号符标	插脚
预留给	1
预留给	2
+UB	3
GND	4

工业 4.0

在绝大多数情况下，与位置指示器进行的数据交换仅限于过程数据的交换。智能指示器却除了提供过程数据之外，还提供其他状态监视性信息，以进行从状态监视„Condition Monitoring“ 至预测性维护 „Predictive Maintenance“ 等整体过程的评估工作：

工艺数据	智能值	智能式功能
实际位置	电池电压	更换电池的计划
"要求位置 "	传感器是否存在、距离是否正确、方向是否对准	显示计数误差
