Indicación electrónica de la posición AP20
Reajustes absolutos de husillos, interfaz inegrado Industrial Ethernet![](/fileadmin/_processed_/3/d/csm_25978_E_CAT_4C_OT_1916096ce7.png)
![](/fileadmin/_processed_/0/7/csm_25656_ETHERNETIP_ODVA_8c5b8a4255.jpg)
![](/fileadmin/_processed_/c/c/csm_ID_15748_POWERLINK_GENERALLO350F28_b11a6dbf4c.jpg)
![](/fileadmin/_processed_/5/e/csm_25651_PROFINET_CMYK_34473ad7ae.jpg)
El indicador de posición AP20 con interfaz de Ethernet Industrial guÍa intuitivamente al operario en la configuración correcta de la máquina al cambiar de producto o formato. La pantalla retroiluminada muestra los valores nominales y reales con una precisión absoluta. Dos LEDs muestran claramente al operador de la máquina la dirección en la que deben hacerse los ajustes. Esto significa que el indicador de posición AP20 puede utilizarse para evitar ajustes incorrectos de la máquina en el futuro, haciendo que las máquinas de producción flexible sean completamente seguras para el proceso.
- Bus de campo Ethernet industrial integrado
- LCD de dos líneas con luz de fondo
- Indicación del valor nominal y real con compensación integrada
- Eje hueco de acero fino ø20 mm, opcional hasta ø25.4 mm
- Sensórica robusta mediante palpado magnético
- Guía del usuario mediante LEDs de estado
- De montaje compatible con el indicador de posición DA09S y AP10
- Tipo de protección IP53, opcional IP65
- Industrie 4.0 ready
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.3
 kg
eje
 acero fino inoxidable
Carcasa
 plástico reforzado
rosca de enchufe de latón niquelado / tapa, conexión a tierra de metal
Color
 negro
Revoluciones
≤500
 min-1
Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
Absorción de corriente
~100
 mA
Vida media batería
~8
 Año(s)
Memoria de parámetros
106 ciclos
válido también para procesos de calibrado
Indicación/gamadeindicación
 6 dígitos LCD 14-segmentos ~8 mm altura
puntos decimales, 2 líneas, caracteres especiales (LED con luz de fondo roja/blanca)
-199999 … 999999
Gama de indicación ampliada hasta -999999
Caracteres especiales
 flecha en el sentido de las agujas del reloj, flecha en sentido contrario a las agujas del reloj, dimensionado incremental, batería
Indicación de estado
 2 LED de dos colores (rojo/verde)
estado de posición, parametrizable
Teclas
 función de dimensionado incremental, parametrización, puesta a cero
Interfaz
 EtherNet/IP
 PROFINET
 EtherCAT
 POWERLINK
Tipo de conexión
 1 conector de enchufe M8 (codificado A)
4 polos, 1 clavija
 2x M12 conector de enchufe (codificado D)
4 polos, 2 hembrillas
 toma a tierra con enchufe plano 6.3 mm
Característica
Característica
Complemento
Palpado
 magnético
Resolución
880
 Incrementos/revolución
valor de indicación/revoluciones libremente parametrizables
Gama de medición
≤190650
 rivoluzione
Característica
Característica
Complemento
Temperatura ambiente
0 … 60 °C
Temperatura de almacenamiento
-20 … 80 °C
Humedad relativa del aire
formación de rocío no permitida
CEM
 EN 61326-1
exigencia de inmunidad industrial, valor límite de emisiones, clase B
Tipo de protección
 IP53
EN 60529, sólo con contraenchufe
 IP65
EN 60529, sólo con contraenchufe
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Más informaciones
asignación de pines
Ethernet
Señal |
PIN |
Tx+ |
1 |
Rx+ |
2 |
Tx- |
3 |
Rx- |
4 |
Tensión de servicio
Señal |
PIN |
Reservado |
1 |
Reservado |
2 |
+UB |
3 |
GND |
4 |
Industria 4.0
En la mayoría de los casos, el intercambio de datos con los indicadores de posición se limita al intercambio de datos de proceso. Además de los datos de proceso, las pantallas inteligentes ofrecen información adicional que puede evaluarse para la "Condition Monitoring" hasta el "Predictive Maintenance":
Datos del proceso |
Smart Value |
Smart Function |
Posición real |
Voltaje de la batería |
Planificación del cambio de batería |
"Posición de destino " |
Presencia Distancia Orientación Sensor |
Error de conteo |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
interfaz/
protocolo
ECT
eje hueco/
diámetro
20
Casquillo reductor
brazo de par/
posición
II
Tipo de protección
IP53
Ventana visual
SF
protección antigolpes

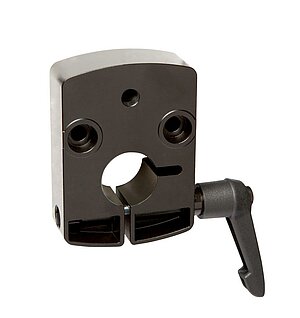

Accesorio
Productos equiparables
Volumen de suministro
- AP20
- Instrucciones de montaje
