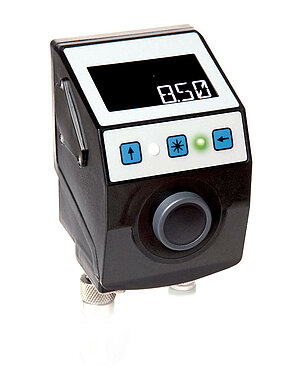

Indicación electrónica de la posición AP10
Con interfaz
El indicador de posición AP10 con interfaz de comunicación se utiliza para el ajuste de formato supervisado para reducir los tiempos de configuración y aumentar la eficiencia de la máquina. La legibilidad está optimizada para una guÍa intuitiva del usuario: la pantalla retroiluminada muestra claramente el valor nominal y el valor real, y los dos LEDs indican claramente la dirección en la que se requiere el ajuste. La interfaz IO-Link permite una integración sencilla y fiable en máquinas modulares.
- Indicación electrónica de posición con interfaz
- Eje hueco de acero fino ø20 mm, opcional hasta ø25.4 mm
- Display con luz de fondo
- LCD de dos líneas para el valor nominal y real
- Reset, dimensión incremental, offset a través de manejo del teclado
- Interfaz RS485 integrado, opcionalmente CAN-Bus o IO-Link
- Sensórica robusta mediante palpado magnético
- Guía del usuario mediante LEDs de estado
- Compatible con el indicador de posición DA09S
- Tipo de protección IP53, opcional IP65
- Industrie 4.0 ready
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Dibujo técnico
Característica
Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.2
kg
eje
acero fino inoxidable
Carcasa
plástico reforzado
rosca de enchufe de latón niquelado / tapa, conexión a tierra de metal
Color
negro, RAL 9005
Revoluciones
≤500
min-1
Característica
Característica
Complemento
Tensión de servicio
24 V DC ±20 %
Absorción de corriente
~30
mA
en servicio con LEDs adic. ~3 mA por LED
Absorción de potencia
~0.72
VA
máx. potencia de suministro del bloque de alimentación empleado: 100 VA.El bloque de alimentación empleado corresponde a SELV/Limited Energy (IEC 61010-1) o SELV/LPS (IEC 60950-1) o Class 2 (UL 1310).
Vida media batería
~8
Año(s)
Memoria de parámetros
105 ciclos
válido también para procesos de calibrado
Indicación/gamadeindicación
6 dígitos LCD 14-segmentos ~8 mm altura
puntos decimales, 2 líneas, caracteres especiales (LED con luz de fondo roja/blanca)
Caracteres especiales
flecha en el sentido de las agujas del reloj, flecha en sentido contrario a las agujas del reloj, dimensionado incremental, batería
Indicación de estado
2 LED de dos colores (rojo/verde)
estado de posición, parametrizable
Teclas
función de dimensionado incremental, parametrización, puesta a cero
Interfaz
RS485, CANopen, IO-Link
ninguna separación galvánica
Tipo de conexión
2x M8-conector de enchufe (codificado A)
4 polos, 1x hembrilla, 1x clavija (RS485, CANopen)
1 conector de enchufe M8 (codificado A)
4 polos, 1x clavija (IO-Link)
toma a tierra con enchufe plano 6.3 mm o terminal de cable
Característica
Característica
Complemento
Palpado
magnético
Resolución
880
Incrementos/revolución
valor de indicación/revoluciones libremente parametrizables
Gama de medición
≤190650
rivoluzione
Autorización
UL
UL 61010-1, File Nr. E503367
Característica
Característica
Complemento
Temperatura ambiente
0 … 60 °C
Temperatura de almacenamiento
-20 … 80 °C
Humedad relativa del aire
formación de rocío no permitida
CEM
EN 61326-1
exigencia de inmunidad industrial, valor límite de emisiones clase B, es necesario un cable apantallado
Norma de seguridad
DIN EN 61010-1 (VDE 0411-1), UL 61010-1
Suministro con potencia limitada según DIN EN 61010-1 apartado 9.4.
Tipo de protección
IP53
EN 60529, sólo con contraenchufe (clase de protección no probada por UL)
IP65
EN 60529, sólo con contraenchufe (clase de protección no probada por UL)
Resistencia a choques
500 m/s2, 11 ms
EN 60068-2-27
Resistencia a vibraciones
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Más informaciones
asignación de pines
Interfaces
|
RS485 |
CAN-Bus |
IO-Link |
PIN |
|
TxRx-/DÜB |
CANL |
L+ (+UB) |
1 |
|
TxRx+/DÜA |
CANH |
nc |
2 |
|
+UB |
+UB |
L- (GND) |
3 |
|
GND |
GND |
C/Q |
4 |
Industria 4.0
En la mayoría de los casos, el intercambio de datos con los indicadores de posición se limita al intercambio de datos de proceso. Además de los datos de proceso, las pantallas inteligentes ofrecen información adicional que puede evaluarse para la "Condition Monitoring" hasta el "Predictive Maintenance":
|
Datos del proceso |
Smart Value |
Smart Function |
|
Posición real |
Voltaje de la batería |
Planificación del cambio de batería |
|
"Posición de destino " |
Velocidad |
Sobrecarga |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Seleccione sus especificaciones:
interfaz/
protocolo
CAN
eje hueco/
diámetro
20
casquillos reductores
brazo de par/
posición
II
opcional
Tipo de protección
IP53
Ventana visual
SF
protección antigolpes

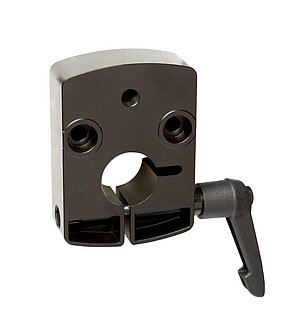

Accesorio
Productos equiparables
Volumen de suministro
- AP10
- Instrucciones de montaje
