Indicación electrónica de la posición AP05
con interfaz de bus
- Indicación electrónica de posición con interfaz de bus/datos
- LCD de dos líneas con luz de fondo
- Indicación del valor nominal y real con compensación integrada
- Guía del usuario mediante LEDs de estado
- Eje hueco con Ø 20 mm y anillo de apriete de acero fino
- Mayor resistencia a los golpes gracias a un vidrio de protección de la pantalla
- Interfaz RS485 integrado, opcionalmente CAN-Bus o IO-Link
- Sensórica robusta mediante palpado magnético
- Compatible con el indicador de posición AP04 y DA04
- Tipo de protección IP53, opcional IP65
- Industrie 4.0 ready
Dibujo técnico
Característica
Schnittstelle CANopen
Schnittstelle RS485
Schnittstelle IO-Link
Más informaciones
asignación de pines
Interfaces
|
IO-Link |
RS485 |
CAN |
PIN |
|
L+ (+UB) |
TxRx-/DÜB |
CANL |
1 |
|
nc |
TxRx+/DÜA |
CANH |
2 |
|
L- (GND) |
+24 V DC |
+24 V DC |
3 |
|
C/Q |
GND |
GND |
4 |
Industria 4.0
|
Datos del proceso |
Smart Value |
Smart Function |
|
Posición real |
Voltaje de la batería |
Planificación del cambio de batería |
|
"Posición de destino " |
Velocidad |
Sobrecarga |
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
interfaz/
protocolo
IOL
eje hueco/
diámetro
20
Placa intermedia
OZP
Tipo de protección
IP53
Tipo de conexión
EX
Software
S
Descargas
Instrucciones breves
Manual
Modelo 3D-CAD
Enlace/URL
Declaraciones de conformidad UKCA

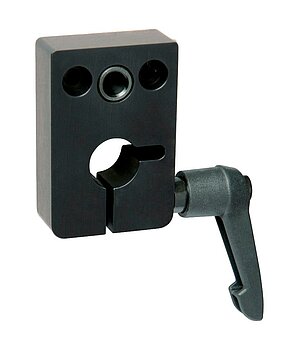

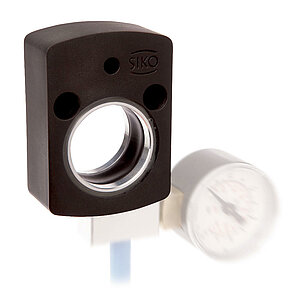

Accesorio

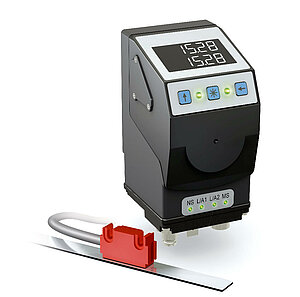

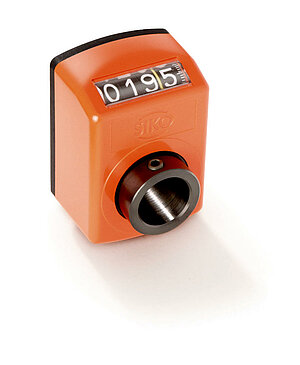

Productos equiparables
Volumen de suministro
- AP05
- Instrucciones de montaje
