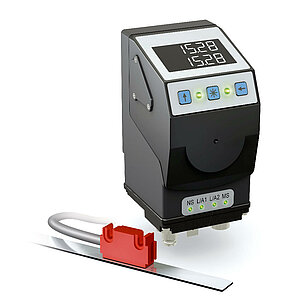

Indicatore di posizione elettronico AP10
con interfaccia
L'indicatore di posizione con interfaccia di comunicazione AP10 serve per monitorare il cambio di formato, per ridurre i tempi di approntamento ed aumentare l'efficienza della macchina. La leggibilità è ottimizzata per consentire un utilizzo intuitivo: il display retroilluminato mostra in modo chiaro valore nominale e valore reale, ed i due LED indicano in modo evidente la direzione in cui deve avvenire lo spostamento. L'interfaccia IO-Link consente un'integrazione semplice e affidabile nelle macchine modulari.
- Indicatore di posizione elettronico con interfaccia
- Albero cavo in acciaio inossidabile ø20 mm, opzionale fino a ø25.4 mm
- Display con retroilluminazione
- LCD a due righe per valore nominale e reale
- Reset, dimensione incrementale, offset usando la tastiera
- Interfaccia RS485 integrata, opzionale CAN bus o IO-Link
- Sensori robusti grazie a scansione magnetica
- Guida utente mediante LED di stato

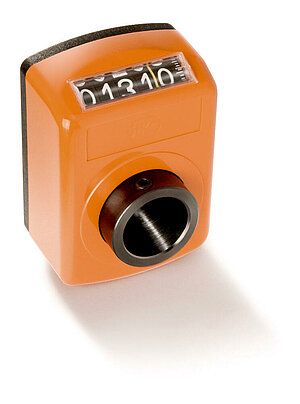

- Compatibile per montaggio su indicatore di posizione DA09S
- Grado di protezione IP53, opzionale IP65
- Industry 4.0 ready
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.2
kg
albero
acciaio inossidabile
Corpo
materiale sintetico rinforzato
filettatura della spina ottone nichelato / Conduttore di messa a terra in metallo
Colore
nero, RAL 9005
N. di giri
≤500
min-1
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Corrente assorbita
~30
mA
per funzionamento con LED più ~3 mA per ogni LED
Potenza assorbita
~0.72
VA
potenza di alimentazione max. dell'alimentatore impiegato: 100 VA.L'alimentatore impiegato è conforme a SELV/Limited Energy (IEC 61010-1) o SELV/LPS (IEC 60950-1) o Class 2 (UL 1310).
Durata batteria
~8
Anno/i
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Visualizzazione/Range di visualizzazione
a 6 cifre, LCD a 14 segmenti, alto ~8 mm
punti decimali, 2 righe, caratteri speciali (LED con retroilluminazione bianco/rosso)
Caratteri speciali
freccia in senso orario, freccia in senso antiorario, dimensione incrementale, batteria
Indicazione di stato
2 LED bicolori (rosso/verde)
stato posizione, parametrizzabile
Tasti
funzione dimensione incrementale, parametrizzare, ripristinare
Interfaccia
RS485, CANopen, IO-Link
senza separazione galvanica
Tipo di connessione
2 connettori M8 (codifica A)
a 4 poli, 1 connettore femmina, 1 connettore maschio (RS485, CANopen)
1 connettore M8 (codifica A)
a 4 poli, 1 pin (IO-Link)
messa a terra con connettore piatto 6.3 mm o capocorda
Caratteristica
Dati tecnici
Integrazione
Scansione
magnetico
Risoluzione
880
Incrementi/rivoluzione
valore visualizzato/giro liberamente parametrizzabile
Range di misura
≤190650
rotaciones
Omologazione
UL
UL 61010-1, file n. E503367
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
0 … 60 °C
Temperatura di stoccaggio
-20 … 80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
EN 61326-1
Esigenze di immunità nell'industria, valore limite d'emissione classe B, cavo schermato richiesto
Disposizione di sicurezza
DIN EN 61010-1 (VDE 0411-1), UL 61010-1
Alimentazione con potenza limitata in conformità a DIN EN 61010-1 paragrafo 9.4.
Grado di protezione
IP53
EN 60529, solo con controconnettore (grado di protezione non testato da UL)
IP65
EN 60529, solo con controconnettore (grado di protezione non testato da UL)
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
<100 m/s2, 5 … 150 Hz
EN 60068-2-6
Ulteriori informazioni
piedinatura
Interfacce
|
RS485 |
CAN-Bus |
IO-Link |
PIN |
|
TxRx-/DÜB |
CANL |
L+ (+UB) |
1 |
|
TxRx+/DÜA |
CANH |
nc |
2 |
|
+UB |
+UB |
L- (GND) |
3 |
|
GND |
GND |
C/Q |
4 |
Industria 4.0
Nella maggior parte dei casi, lo scambio di dati con gli indicatori di posizione è limitato allo scambio dei dati di processo. Oltre ai dati di processo, i display intelligenti offrono ulteriori informazioni che possono essere valutate per il monitoraggio dello stato "Condition Monitoring" fino alla manutenzione predittiva "Predictive Maintenance":
|
Dati di processo |
Smart Value |
Smart Function |
|
Posizione reale |
Tensione batteria |
Pianificazione sostituzione batteria |
|
"Posizione desiderata " |
Velocità |
Sovraccarico |
Ordine
Configurazione prodotto
Caratteristica
Scegli specifiche
Integrazione
Scegli specifica
interfaccia/
protocollo
CAN
albero cavo/
diametro
20
bussole di riduzione
perno anti-rotazione/
posizione
II
opzionale
Grado di protezione
IP53
Finestrella
SF
protezione antiurto

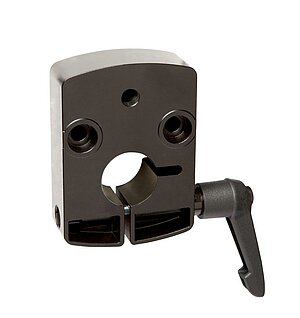

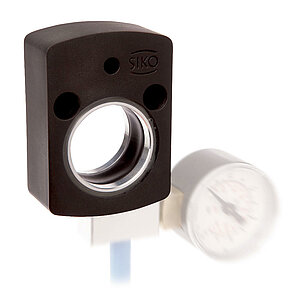

Accessori

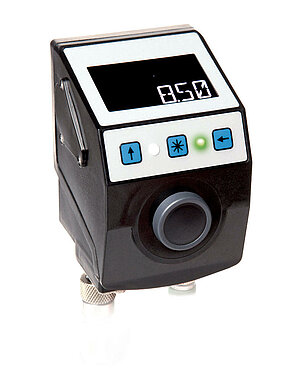

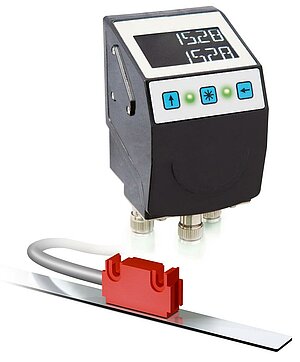

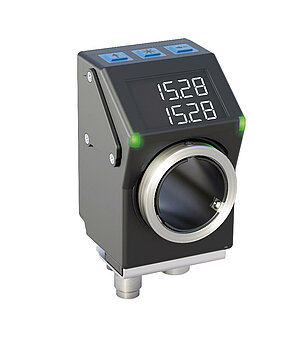

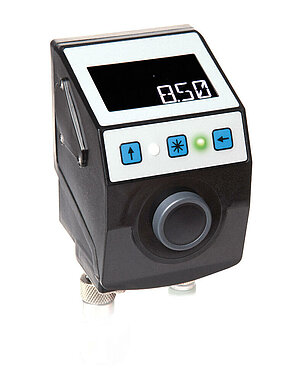

Prodotti simili
Volume di fornitura
- AP10
- Istruzioni per il montaggio
