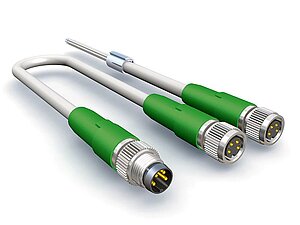

Adattatore cavo KA485ETC
Accessori
- Adattamento semplice all'ETC5000 (connettore D-sub a 25 piedini)
- Connettore femmina M8 (per connessione bus)
- terminazione bus integrata
- Alimentazione della tensione di esercizio del bus per indicatori di posizione
Disegno tecnico
Dati tecnici
Dati meccanici
Dati elettrici
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Corpo
metallo
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24
V DC
Bus, 2 cavetti, alimentazione di ETC5000
Tipo di connessione
D-SUB
a 25 poli, 1 connettore maschio (RS485, adatto a ETC5000)
connettore M8
a 4 poli, 1 connettore femmina (bus, adatto a SIKONETZ5)
Caratteristica
Dati tecnici
Integrazione
Grado di protezione
IP20
EN 60529
Ulteriori informazioni
piedinatura
RS485, a 25 poli D-SUB
|
Segnale |
PIN |
|
GND |
1 |
|
non collegare |
2 … 6 |
|
GND |
7 |
|
non collegare |
8 |
|
nc |
9 … 11 |
|
DÜA |
12 |
|
DÜB |
13 |
|
non collegare |
14 … 20 |
|
+5 V Uscita (per la determinazione del livello) |
21 |
|
non collegare |
22 … 25 |
RS485, a 4 poli M8
|
Segnale |
PIN |
|
DÜB |
1 |
|
DÜA |
2 |
|
+UB |
3 |
|
GND |
4 |
Tensione di esercizio
|
Assegnazione |
Colore cavo |
|
+UB |
rosso |
|
GND |
nero |
Ordine
Configurazione prodotto
Accessori
Ulteriori accessori
Codice ordine
Controconnettore, a 4 poli, connettore maschio
84210
Volume di fornitura
- KA485ETC
