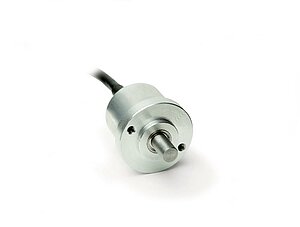

绝对值式编码器 AH25S
坚固的绝对值单圈旋转编码器
旋转编码器 AH25S 是一个带有模拟输出的磁性微型单圈绝对值编码器。通过其坚固的压铸外壳专为移动机械领域研发的旋转编码器能够 360° 检测。由于其特别小的结构(直径 25 mm)可以在非常狭窄的空间中应用。
- 微型的绝对值模拟编码器
- 12 位 (4096) 分辨率 360°
- 防护等级为IP65
- -40 °C 至 85 °C 运行工作温度
- 电压输出 (0 … 10 V, 0.5 … 4.5 V), 电流输出 (0 … 20 mA, 4 … 20 mA)
- 通过直径 8 毫米的空心轴可简便安装
Ben
King
Inside Sales
August
Meyers
Manager Business Unit Mobile Automation
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.08
kg
(带 1 m 电缆)
轴
铜 - 锌合金
外壳
压铸锌
转速
≤6000
min-1
电缆护套
PUR
特征
技术数据
内容补充
工作电压
12 … 30 V DC
输出电压
0 … 10 V
相对 GND 的负载 ≥1 Ω (0/10V)
0.5 … 4.5 V
相对 GND 的负载 ≥1 Ω (0.5/4.5 V)
输出电流
0 … 20 mA
相对于 GND 的负载 ≤500 Ω (0/20mA)
4 … 20 mA
相对于 GND 的负载 ≤500 Ω (4/20mA)
精度
±1
°
在测量范围 360° 情况下
周期循环时间
≤1
ms
开关时间
<1
ms
特征
技术数据
内容补充
故障率
325
年份(s)
在 60 °C (MTBF)
特征
技术数据
内容补充
环境温度
-40 … 85 °C
储存温度
-40 … 85 °C
相对湿度
100
%
允许凝露
防护等级
IP65
按照 EN 60529 标准
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
测量用变压器， 电流输出
|
分布 |
电缆颜色 E1 |
|
GND |
白色 |
|
IOUT |
绿色 |
|
+UB |
棕色 |
测量用变压器, 电压输出
|
分布 |
电缆颜色 E1 |
|
GND |
白色 |
|
UOUT |
绿色 |
|
+UB |
棕色 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
电缆长度
01.0
01.0
15.0 m, 最小增量 1 m
输出端
0.5/4.5V
旋转方向
i
供货范围
- AH25S
