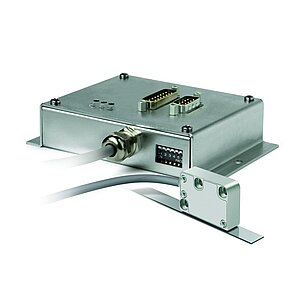

评估电子设备 ASA110H
准绝对值，电池缓冲的评估电子设备
- 最大分辨率为 0.2 μm （LD）
- 重复精度为 ±5 μm
- SSI 或 RS485 接口

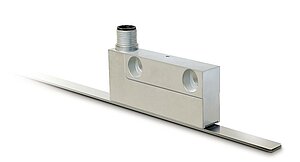

- 磁栅尺 MBA110
- 读取距离 ≤0.4 mm
- 紧凑型、带固定连接传感器的绝对式测量单元。
- 免维护的备用电池
- 可选项： 数字式LＤ接口
- 可选项：模拟1 VSS接口(周期长度为1mm)
提示
内部的评估电子设备能够迅速地产生数字脉冲，脉冲长度由脉冲间隔限制。后续电子设备必须与之相对应。如有必要脉冲间隔长度事先选择好。
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
钢板
电解镀锌
压铸锌
传感器
电缆长度
≤6
m
电缆护套
PVC, 适用拖链
≥1.000.000 当弯曲半径s = 8倍线缆直径和 20 °C
行进速度
|
行进速度 Vmax [m/s] |
||||||
|
分别率 [µm] |
0.5 |
0.80 |
0.32 |
0.15 |
0.06 |
0.02 |
|
1 |
4.00 |
1.60 |
0.72 |
0.32 |
0.12 |
|
|
10 |
8.00 |
8.00 |
7.20 |
3.20 |
1.25 |
|
|
12.5 |
8.00 |
8.00 |
8.00 |
4.00 |
1.60 |
|
|
脉冲间隔 [μs] |
0.2 |
0.5 |
1.1 |
2.5 |
6.3 |
|
|
计数频率[kHz] |
1250.00 |
500.00 |
230.00 |
100.00 |
40.00 |
|
|
6 |
2 |
3 |
3 |
3 |
3 |
3 |
提示
内部的评估电子设备能够迅速地产生数字脉冲，脉冲长度由脉冲间隔限制。后续电子设备必须与之相对应。如有必要脉冲间隔长度事先选择好。
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
反极性保护
电流消耗
<150
mA
电池寿命
10
年份(s)
在 TU = 20 °C 时
根据制造商的详细说明
特征
技术数据
内容补充
分辨率
1
µm
固定
SSI
≤0.2
µm
LD
1
mm
周期长度
1 Vpp
系统精确度
±(0.025 + 0.01 x L) 毫米, L 单位米
在 TU = 20 °C 时
L=每米长度的开始
重复精度
±5
µm
测量范围
4000
mm
其他可咨询
行进速度
≤0.5
m/s
绝对值式 SSI
≤8
m/s
特征
技术数据
内容补充
环境温度
0 … 60 °C
储存温度
-20 … 70 °C
相对湿度
≤95
%
评值电子器，不允许凝露
≤100
%
传感器，不允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP20
按照 EN 60529 标准 (评值电子器)
IP67
按照 EN 60529 标准 (传感器)
更多信息
连接引脚分配类型
插头 X1
|
SSI |
SSI + 2xLD |
PIN |
|
nc |
A |
1 |
|
nc |
/A |
2 |
|
+24 V DC |
+24 V DC |
3 |
|
0 V |
0 V |
4 |
|
nc |
nc |
5 |
|
nc |
nc |
6 |
|
SSI_DATA |
SSI_DATA |
7 |
|
/SSI_DATA |
/SSI_DATA |
8 |
|
nc |
B |
9 |
|
nc |
/B |
10 |
|
nc |
nc |
11 |
|
SSI_GND |
SSI_GND |
12 |
|
nc |
nc |
13 |
|
SSI_CLK |
SSI_CLK |
14 |
|
/SSI_CLK |
/SSI_CLK |
15 |
插头 X2
|
RS485 |
RS485 + LD |
PIN |
|
nc |
A |
1 |
|
nc |
B |
2 |
|
nc |
nc |
3 |
|
+24 V DC |
+24 V DC |
4 |
|
0 V |
0 V |
5 |
|
nc |
/A |
6 |
|
nc |
/B |
7 |
|
DÜA |
DÜA |
8 |
|
DÜB |
DÜB |
9 |
插头 X3
|
1 Vpp |
PIN |
|
sin |
1 |
|
/sin |
2 |
|
cos |
3 |
|
nc |
4 |
|
nc |
5 |
|
nc |
6 |
|
ANA_GND |
7 |
|
/cos |
8 |
|
nc |
9 |
安装提示
在安装传感器和磁尺时请注意这两种系统组件彼此之间的校准。尺上的箭头标记在安装时必须如电缆出口那样指向同一方向。
|
A, 传感器/尺的读取间距 |
≤0.4 mm |
|
B, 横向偏移 |
±0.5 mm |
|
C, 同心度偏差 |
±1° |
|
D, 纵向斜度 |
±1° |
|
E, 横向斜度 |
±2° |
符号显示
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
电缆长度
01.0
01.0
06.0 m, 最小增量 1 m
界面接口数字式
LD
数字式分辨率
0.2
单位 µm
脉冲间隔
0.2
单位 µs
模拟式接口
1Vss
供货范围
- ASA110H
- 安装指南
- 传感器固定套件
