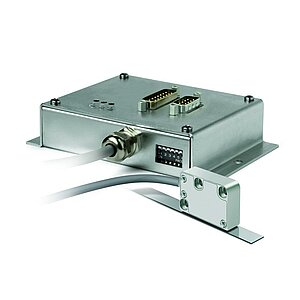

Module d‘évaluation ASA110H

Quasi-absolu, module d‘évaluation à pile de bufférisation

Résolution 0.2 μm max. (LD)
Reproductibilité ±5 μm
Interface SSI ou RS485
Echelle MBA110
Distance de lecture ≤0.4 mm
Unité compacte de mesure absolue avec capteur emporté
Pile de sauvegarde sans entretien
Option: interface LD numérique
Option: interface analogique 1 V_SS (longueur de période 1 mm)

L'électronique interne d'évaluation est capable de générer des impulsions de comptage dont la longueur est limitée par l'intervalle d'impulsions. L'électronique en aval doit être réglée en conséquence. Le cas échéant, sélectionner d'abord l'intervalle d'i

Ben King

Inside Sales

+1 734 426-3476 ben.king(at)siko-global.com

Edward Stuart

Product Manager Business Unit MagLine

+1 734 426-3476 edward.stuart(at)siko-global.com

Ajouter à la liste aide-mémoire

Caractéristiques techniques

Donnnées mécaniques

Données électriques

Données de système

Conditions ambiantes

Caractéristique

Caractéristiques techniques

Complément

Boîtier

tôle d'acier

électrozingué

zinc moulé sous pression

capteur

Longueur de câble

≤6 m

Gaine de câble

PVC, compatible avec chaîne d'entraînement

≥1.000.000 quand le rayon de flexion = 8x ø du câble et 20 °C

Vitesse de déplacement

		Vitesse de déplacement Vmax [m/s]
Résolution [µm]	0.5	0.80	0.32	0.15	0.06	0.02
	1	4.00	1.60	0.72	0.32	0.12
	10	8.00	8.00	7.20	3.20	1.25
	12.5	8.00	8.00	8.00	4.00	1.60
Intervalle d'impulsions [μs]		0.2	0.5	1.1	2.5	6.3
Fréquence de comptage [kHz]		1250.00	500.00	230.00	100.00	40.00
6	2	3	3	3	3	3

L'électronique interne d'évaluation est capable de générer des impulsions de comptage dont la longueur est limitée par l'intervalle d'impulsions. L'électronique en aval doit être réglée en conséquence. Le cas échéant, sélectionner d'abord l'intervalle d'i

Plus d’informations

affectation des broches

Connecteur X1

SSI	SSI + 2xLD	PIN
nc	A	1
nc	/A	2
+24 V DC	+24 V DC	3
0 V	0 V	4
nc	nc	5
nc	nc	6
SSI_DATA	SSI_DATA	7
/SSI_DATA	/SSI_DATA	8
nc	B	9
nc	/B	10
nc	nc	11
SSI_GND	SSI_GND	12
nc	nc	13
SSI_CLK	SSI_CLK	14
/SSI_CLK	/SSI_CLK	15

Connecteur X2

RS485	RS485 + LD	PIN
nc	A	1
nc	B	2
nc	nc	3
+24 V DC	+24 V DC	4
0 V	0 V	5
nc	/A	6
nc	/B	7
DÜA	DÜA	8
DÜB	DÜB	9

Connecteur X3

1 V_SS	PIN
sin	1
/sin	2
cos	3
nc	4
nc	5
nc	6
ANA_GND	7
/cos	8
nc	9

Instruction de montage

Lors du montage du capteur et de la bande magnétique, respecter l‘orientation correcte des deux composants l‘un par rapport à l‘autre. Lors du montage, la flèche de repère sur la bande doit pointer dans la même direction que la sortie du câble.

A, distance de lecture capteur / bande	≤0.4 mm
B, décalage latéral	±0.5 mm
C, défaut d'alignement	±1°
D, inclinaison longitudinale	±1°
E, inclinaison latérale	±2°
