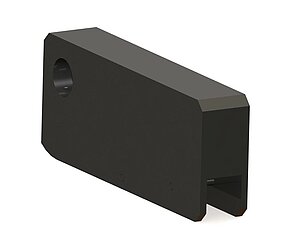

磁性传感器 MSA111C
绝对值式，高分辨率的位置采集
应用于动态过程的高分辨率的磁性绝对值传感器
- 额外的用于高动态性控制的实时模拟信号输出，Sin/Cos 1 VSS (SSI/RS485)
- 重复精度为 2 μm
- 系统精度可达 10 μm
- SSI，RS485，DRIVE-CLiQ 输出电路
- 信号周期为 1 mm
- 通过用于安全应用的SIL2 (DRIVE-CLiQ)认证
- 工业 4.0 就绪
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
压铸锌
传感器/尺的读取距离
≤0.3
mm
(磁尺上无保护盖条)
特征
技术数据
内容补充
工作电压
4.5 … 30 V DC
反极性保护 (RS485, SSI)
10 … 30 V DC
反极性保护, SELV/PELV (DRIVE-CLiQ)
功率消耗
≤1.2
W
RS485, SSI
≤1.6
W
DRIVE-CLiQ
温度传感器输入
外接传感器型号 KTY84
DRIVE-CLiQ (12针，插拔连接器)
SSI 时钟频率输入
≤750
kHz
注意: 最大时钟频率取决于电线长度
输出电压
1
V
RS485, SSI
正弦/余弦输出周期长度
1000
µm
RS485, SSI
接口
SSI, RS485, DRIVE-CLiQ
实时性要求
与速度成比例的信号输出
sin/cos 输出 (RS485, SSI)
周期循环时间
25
µs
RS485, SSI
30
µs
DRIVE-CLiQ
连接方式
M12 插拔连接器 (A 编码)
12 针, 1 个插头 (RS485, SSI, DRIVE-CLiQ 带温度传感器输入)
M12 插拔连接器 (A 编码)
8 针，1 个插头(DRIVE-CLiQ)
特征
技术数据
内容补充
针长
1
mm
分辨率
1
µm
系统精确度
±10
µm
在 TU = 20 °C 时
重复精度
≤2
µm
单向式
测量范围
≤4000
mm
行进速度
≤2
m/s
静态运行 (RS485, SSI)
≤10
m/s
动态运行 (Sin/Cos)
≤5
m/s
DRIVE-CLiQ
功能安全
SIL 2 根据 EN 61508 标准
似 EN 61800-5-2 标准的类别 3，符合 EN ISO 13849-1: 2008 PL d (DRIVE-CliQ) 标准
故障率
413
年份(s)
在 40 °C (MTTFd) 时，DRIVE-CLiQ
3.82 x 10-9 /h
在 40 °C (PFH), DRIVE-CLiQ
故障检测
92.2
%
在 40 °C（直流电压差）时
DRIVE-CLiQ
安全位置
6
mm
DRIVE-CLiQ
特征
技术数据
内容补充
环境温度
-30 … 85 °C
RS485, SSI
-30 … 80 °C
DRIVE-CLiQ
储存温度
-40 … 85 °C
热膨胀系数
(11 ±1) x 10-6/K
相对湿度
100
%
允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰性 / 影响度
按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
IP67
符合 EN 60529 标准，安装了配套连接器
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准
更多信息
连接引脚分配类型
RS485, SSI
|
RS485 |
SSI |
PIN |
|
adjust |
adjust |
1 |
|
D+ |
D+ |
2 |
|
D- |
D- |
3 |
|
nc |
T- |
4 |
|
+UB |
+UB |
5 |
|
/sin |
/sin |
6 |
|
sin |
sin |
7 |
|
/cos |
/cos |
8 |
|
cos |
cos |
9 |
|
config |
config |
10 |
|
nc |
T+ |
11 |
|
0V |
0V |
12 |
DRIVE-CLiQ 带温度传感器输入*
|
信号符标 |
Pin |
|
+24 V |
1 |
|
T |
2 |
|
GND |
3 |
|
TXN |
4 |
|
TXP |
5 |
|
NC |
6 |
|
RXN |
7 |
|
RXP |
8 |
|
DÜA |
9 |
|
T |
10 |
|
nc |
11 |
|
DÜB |
12 |
* 仅适配连接了温度传感器的宗合使用
DRIVE-CLiQ 无温度传感器输入
|
信号符标 |
PIN |
|
+24 V |
1 |
|
DÜA |
2 |
|
RXP |
3 |
|
RXN |
4 |
|
GND |
5 |
|
TXN |
6 |
|
TXP |
7 |
|
DÜB |
8 |
工业 4.0
在大多数情况下，与磁性编码器的数据交换仅限于工艺过程数据的交换。 除了工艺过程数据，智能式驱动器还提供附加信息，其可用于评估从状态监控„Condition Monitoring“至预测性维护„Predictive Maintenance“等功能作用：
|
工艺数据 |
智能值 |
智能式功能 |
|
实际位置 |
温度 |
可信度监控 |
安装提示
在安装传感器和磁尺的时候请注意系统部件彼此之间的正确方向。尺子和传感器上的箭头方向必须在安装时一致。
|
A, 传感器/尺的读取间距 |
≤0.3 mm |
|
B, 横向偏移 |
+0.4 mm, -0.2 mm |
|
C, 同心度偏差 |
<±1° |
|
D, 纵向斜度 |
传感器与磁尺之间的最大读值距离 A 不允许在任何位置超过 |
|
E, 横向斜度 |
传感器与磁尺之间的最大读值距离 A 不允许在任何位置超过 |
象征性传感器显示方式

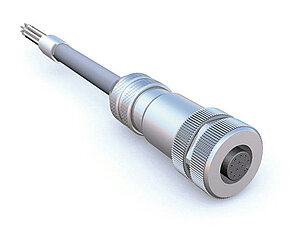

系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
接口
SSI
温度传感器
K
只在 DQ 接口情况下
插头方向位置
H
软件
S
在SSI, RS485, DQ无 SIL2
只限于 DQ, SIL2 只保证与固定套件 ZB3053 相符合，必须一起预订。
供货范围
- MSA111C
- 安装指南
- 距离规范
