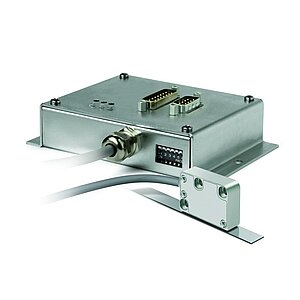

Sensore magnetico MSA111C

Rilevamento di posizione assoluta ad alta risoluzione

Sensore magnetico assoluto ad alta risoluzione per l’impiego nei processi dinamici.

Accessoria uscita analogica segnali in tempo reale sen/cos 1 V_SS per una regolazione altamente dinamica
Ripetibilità 2 μm
Precisione di sistema fino a 10 μm
Circuito di uscita SSI, RS485, DRIVE-CLiQ
Periodo di segnale 1 mm
Certificazione ai sensi di SIL2 (DRIVE-CLiQ) per utilizzi di sicurezza
Industry 4.0 ready

Ben King

Inside Sales

+1 734 426-3476 ben.king(at)siko-global.com

Edward Stuart

Product Manager Business Unit MagLine

+1 734 426-3476 edward.stuart(at)siko-global.com

Aggiungi alla lista dei desideri

Dati tecnici

Dati meccanici

Dati elettrici

Dati di sistema

Condizioni ambientali

Caratteristica

Dati tecnici

Integrazione

Corpo

pressogetto di zinco

Distanza di lettura sensore/banda

≤0.3 mm

(senza nastro di copertura su banda magnetica)

Ulteriori informazioni

piedinatura

RS485, SSI

RS485	SSI	PIN
adjust	adjust	1
D+	D+	2
D-	D-	3
nc	T-	4
+UB	+UB	5
/sen	/sen	6
"sen "	"sen "	7
/cos	/cos	8
cos	cos	9
config	config	10
nc	T+	11
0V	0V	12

DRIVE-CLiQ con ingresso sensore di temperatura*

Segnale	Pin
+24 V	1
T	2
GND	3
TXN	4
TXP	5
NC	6
RXN	7
RXP	8
DÜA	9
T	10
nc	11
DÜB	12

* funziona solamente con un sensore di temperatura collegato

DRIVE-CLiQ senza ingresso sensore di temperatura

Segnale	PIN
+24 V	1
DÜA	2
RXP	3
RXN	4
GND	5
TXN	6
TXP	7
DÜB	8

Industria 4.0

Nella maggior parte dei casi, lo scambio di dati con gli encoder magnetici è limitato allo scambio dei dati di processo. Oltre ai dati di processo, gli azionamenti intelligenti offrono ulteriori informazioni che possono essere valutate per il monitoraggio dello stato "Condition Monitoring" fino alla manutenzione predittiva "Predictive Maintenance".

Dati di processo	Smart Value	Smart Function
Posizione reale	Temperatura	Monitoraggio plausibilità

Istruzioni di montaggio

Montando i sensori e la banda magnetica fare attenzione ad allinearli in modo corretto uno rispetto all'altro. La freccia marcata sulla banda ed il sensore devono essere rivolti nella stessa direzione.

A, distanza di lettura sensore/banda	≤0.3 mm
B, spostamento laterale	+0.4 mm, -0.2 mm
C, disassamento	<±1°
D, inclinazione longitudinale	Non oltrepassare max. distanza di lettura sensore/ banda A in nessuna posizione.
E, inclinazione laterale	Non oltrepassare max. distanza di lettura sensore/ banda A in nessuna posizione.
