磁性传感器 MSA213K
绝对高分辨率、众多接口方式、可转式插头
绝对值编码器 MSA213K 通过高达 1 µm 的绝对分辨率，同时取值距离高达 0.8 mm，特别适合用于精确的位置检测。 使用带绝对编码的 MBA213 磁带，可以进行长达 16 米的测量行程。 通过各种绝对值式接口种类使其易于集成到控制系统中，达到快速进行增量式 (LD) 或模拟式 (1Vss) 信号输出控制。 可转式 M12 连接器插头方便集成到客户的应用中。 MSA213K 编码器可与 MSA111C 编码器兼容，作为具有更高取值距离和更长绝对行程距离的替代产品。
- 高度绝对分辨率达 1 µm
- 重复精度最大为 ±1 μm
- 读取间距 ≤0.8 mm
- 测量范围 0 … 16 m
- LED 功能指示和状态指示灯
- 接口方式 BiSS C、SSI、IO-Link
- 模拟式 Sin/Cos 1 Vss 或者数字式线性驱动器可选
- 连接方式 M12（A 编码），可摆动式
- 工业 4.0 就绪
Ben
King
Inside Sales
Edward
Stuart
Product Manager Business Unit MagLine
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.095
kg
外壳
压铸锌
传感器/尺的读取距离
≤0.8
mm
特征
技术数据
内容补充
工作电压
7.5 … 30 V DC
反极性保护 (IOL)
4.5 … 30 V DC
反极性保护 (SSI + BISS/C)
电流消耗
200
mA
状态指示
RGB-LED
可信怀疑错误、距离有误警告、设备状态
输出电路
不带, LD
接口
SSI、BiSS C、IO-Link
连接方式
M12 插拔连接器 (A 编码)
12 针, 1 个插头 (IOL)
M12 插拔连接器 (A 编码)
4 针, 1 个插头 (IOL)
信号图, 输出 Sin/Cos
E: 参考电压 2.5 V
F: 1 VSS ±10 %
M: 90° ±1.0° 或 ±3° (25 kHz 时)
F: 1 VSS ±10 %
M: 90° ±1.0° 或 ±3° (25 kHz 时)
信号模式图、输出电路 LD
脉冲间隔值，输出转换 LD
特征
技术数据
内容补充
针长
2
mm
增量式
分辨率
1
µm
绝对值式
1
µm
,
5
,
10
µm
LD, 增量式
线性偏差
±10
µm
重复精度
±1
µm
测量范围
≤16384
mm
行进速度
≤5
m/s
绝对值式
行进速度
|
行进速度 Vmax [m/s] |
|||||||
|
分别率 [µm] |
1 |
10.00 |
5.00 |
2.00 |
1.00 |
0.50 |
0.20 |
|
5 |
25.00 |
25.00 |
10.00 |
5.00 |
2.50 |
1.00 |
|
|
10 |
25.00 |
25.00 |
20.00 |
10.00 |
5.00 |
2.00 |
|
|
脉冲间隔 [μs] |
0.10 |
0.20 |
0.50 |
1.00 |
2.00 |
5.00 |
|
|
计数频率[kHz] |
2500.00 |
1250.00 |
500.00 |
250.00 |
125.00 |
50.00 |
|
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
特征
技术数据
内容补充
环境温度
-40 … 85 °C
储存温度
-40 … 85 °C
相对湿度
100
%
允许凝露
EMV
按照 EN 61000-6-2 标准
抗干扰强度或受影响强度，干扰放射限值 B 级
按照 EN 61000-6-4 标准
干扰发射或放射量, 放射限制等级 B
防护等级
IP67
符合 EN 60529 标准，安装了配套连接器
耐冲击性
≤500 m/s2, 11 ms
EN 60068-2-27, 半正弦, 3 轴 (+/-), 每3次冲击
耐振动性
≤100 m/s2, 10 Hz … 2000 Hz
按照 EN 60068-2-6 标准, 每 10 个循环
更多信息
连接引脚分配类型
界面接口方式 SSI, BiSS C 无 LD, 1Vss
|
SSI |
BiSS C |
插脚 |
|
nc |
nc |
1 |
|
D+ |
SLO |
2 |
|
D- |
NSLO |
3 |
|
T- |
NMA |
4 |
|
+UB |
+UB |
5 |
|
nc |
nc |
6 |
|
nc |
nc |
7 |
|
nc |
nc |
8 |
|
nc |
nc |
9 |
|
nc |
nc |
10 |
|
T+ |
MA |
11 |
|
GND |
GND |
12 |
界面接口方式 SSI, BiSS C 带 LD, 1Vss
|
SSI |
BiSS C |
插脚 |
|
nc |
nc |
1 |
|
D+ |
SLO |
2 |
|
D- |
NSLO |
3 |
|
T- |
NMA |
4 |
|
+UB |
+UB |
5 |
|
/A, Sin- |
/A, Sin- |
6 |
|
A, Sin+ |
A, Sin+ |
7 |
|
/B, Cos- |
/B, Cos- |
8 |
|
B, Cos+ |
B, Cos+ |
9 |
|
nc |
nc |
10 |
|
T+ |
MA |
11 |
|
GND |
GND |
12 |
界面接口方式 IO-Link 无 LD, 1Vss
|
信号符标 |
插脚 |
|
L+ (+UB) |
1 |
|
I/Q |
2 |
|
L- (GND) |
3 |
|
C/Q |
4 |
界面接口方式 IO-Link 带 LD, 1Vss
|
信号符标 |
插脚 |
|
nc |
1 |
|
nc |
2 |
|
nc |
3 |
|
nc |
4 |
|
L+ (+UB) |
5 |
|
/A, Sin- |
6 |
|
A, Sin+ |
7 |
|
/B, Cos- |
8 |
|
B, Cos+ |
9 |
|
C/Q |
10 |
|
I/Q |
11 |
|
L- (GND) |
12 |
工业 4.0
在大多数情况下，与磁性编码器的数据交换仅限于工艺过程数据的交换。 除了工艺过程数据，智能式驱动器还提供附加信息，其可用于评估从状态监控„Condition Monitoring“至预测性维护„Predictive Maintenance“等功能作用：
|
工艺数据 |
智能值 |
智能式功能 |
|
实际位置 |
-- |
可信度监控 |
安装提示
在安装传感器和磁尺的时候请注意系统部件彼此之间的正确方向。尺子和传感器上的箭头方向必须在安装时一致。
|
A, 传感器/尺的读取间距 |
≤0.8 mm |
|
B, 横向偏移 |
±0.6 mm |
|
C, 同心度偏差 |
±1° |
|
D, 纵向斜度 |
传感器与磁尺之间的最大读值距离 A 不允许在任何位置超过 |
|
E, 横向斜度 |
传感器与磁尺之间的最大读值距离 A 不允许在任何位置超过 |
符号显示

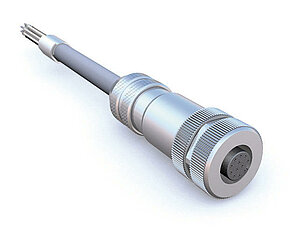

系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
增量式分辨率
1
单位 µm
脉冲间隔
0.1
单位 µs
供货范围
- MSA213K
- 距离规范
- 快速参考指南
