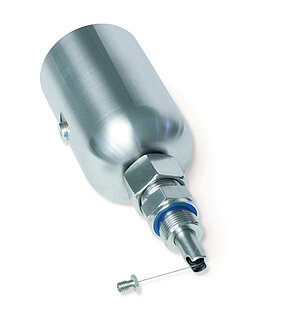

线拉编码器 SGH50
用于液压缸的位置传感器测量长度最大达 5000 mm![](/fileadmin/_processed_/0/c/csm_27865_ANALOG_3836ce3403.jpg)
![](/fileadmin/_processed_/e/c/csm_27784_CANOPENLOGO_PRINT_e2797370e3.jpg)
![](/fileadmin/_processed_/c/1/csm_27811_CANOPEN_SAFETY_018e3995b9.jpg)
![](/fileadmin/_processed_/2/4/csm_33688_LOGO_SAEJ1939_820f8170bd.jpg)
用于液压缸,伸缩式液压缸和活塞储能器的绝对式位置传感器,基于成熟的拉绳传感器技术。耐用,可靠并且坚固。利用超过30年的拉绳传感器技术经验研发。
- 测量范围 0 … 5000 mm (196.85 英寸)
- 绝对值测量系统
- 抗压达 350 bar, 压力峰值达 450 bar
- 高度灵活性,得益于每个测量长度的示教功能
- 可使用冗余接口
- Safety 版本可使用到性能等级 d
- 模拟量, CANopen, SAE J1939, CANopen Safety 接口
- 使用 PURE.MOBILE 技术
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
法兰
 铝
密封环 (氢化丁腈橡胶)
外壳
 塑料
PA66
线绳类型
ø0.45
 mm
不锈钢
拉力
≥4
 N
加速
≤24
 m/s²
Schnittstelle analog
特征
技术数据
内容补充
工作电压
9 … 32 V DC
环境条件为 MH在输出 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V 情况下,反极性保护
12 … 32 V DC
环境条件为 MH在输出 0 … 10 V 情况下, 反极性保护
12 … 32 V DC
环境条件为 MH在输出 0 … 20 mA, 4 … 20 mA 情况下, 但是 UB > U负载 +2.0 V, 反极性保护
24 V DC ±20 %
环境条件为 CE,反极性保护
电流消耗
<40
 mA
 在 24 V DC 情况下
每个编码器
<80
 mA
 在 12 V DC 情况下
每个编码器
功率消耗
<1
 W
无载荷,每个编码器
参数存储器
1010 次循环
也适用于校准过程
数字量输入
4

限制输入 (冗余式)
2

限制输入 (非冗余)
高的输入信号电平
>8.4
 V
低的输入信号电平
<2.8
 V
输出电压
0 … 10 V
负载电流 <1 mA
0 … 5 V
负载电流 <1 mA
0.5 … 4.5 V
负载电流 <1 mA
0.25 … 4.75 V
负载电流 <1 mA
1 … 4.9 V
负载电流 <1 mA
输出电流
0 … 20 mA
电阻 ≤500 Ω
4 … 20 mA
电阻 ≤500 Ω
线性公差
±0.25
 %
5000 mm 测量长度,±0.5 % 输出值范围 ≤15 mV
开关时间
<150
 ms
连接方式
 插头连接系统
配件 KV1H
Schnittstelle CANopen
特征
技术数据
内容补充
工作电压
9 … 32 V DC
环境条件为 MH,反极性保护
24 V DC ±20 %
环境条件为 CE,反极性保护
电流消耗
<40
 mA
 在 24 V DC 情况下
每个编码器
<60
 mA
 在 12 V DC 情况下
每个编码器
功率消耗
1
 W
每个编码器
参数存储器
1010 次循环
也适用于校准过程
线性公差
±0.25
 %
5000 mm 测量长度
接口
 ISO 11898-1/2, 不带电子隔离功能
CANopen, CiA 301, CiA 305, CiA 406
地址
1 … 127
节点号码-ID,通过 SDO 或层设置服务(LSS)设置
波特率
20
 kbit/s
50
 kbit/s
125
 kbit/s
250
 kbit/s
500
 kbit/s
800
 kbit/s
1
 Mbit/s
周期循环时间
1.5
 ms
 典型式
开关时间
<150
 ms
连接方式
 插头连接系统
配件 KV1H
Schnittstelle CANopen Safety
特征
技术数据
内容补充
工作电压
9 … 32 V DC
环境条件为 MH,反极性保护
24 V DC ±20 %
环境条件为 CE,反极性保护
电流消耗
<40
 mA
 在 24 V DC 情况下
每个编码器
<60
 mA
 在 12 V DC 情况下
每个编码器
功率消耗
<1
 W
参数存储器
1010 次循环
也适用于校准过程
线性公差
±0.25
 %
5000 mm 测量长度
接口
 ISO 11898-1/2, 不带电子隔离功能
CANopen Safety, CiA 301, CiA 305, CiA 406, EN 50325-5
地址
1 … 127
节点号码-ID,通过 SDO 或层设置服务(LSS)设置
波特率
20
 kbit/s
50
 kbit/s
125
 kbit/s
250
 kbit/s
500
 kbit/s
800
 kbit/s
1
 Mbit/s
周期循环时间
1.5
 ms
 典型式
震荡时间
<150
 ms
连接方式
 插头连接系统
配件 KV1H
特征
技术数据
内容补充
扫描
 磁性
分辨率
12
 bit
模拟输出
0.1
 mm
CANopen, SAE J1939, CANopen Safety
重复精度
±0.15
 mm
单向式
测量范围
0 … 5000 mm
测量范围可在 0 … 5000 mm 之间灵活使用
行进速度
≤2
 m/s
故障率
290
 年份(s)
模拟冗余式,40 °C 时 (MTBF) 符合 SN 29500 标准
240
 年份(s)
CANopen 冗余式, 在 40 °C (MTBF) 时根据 SN 29500
540
 年份(s)
非冗余模拟式, 在 40 °C (MTBF)时根据 SN 29500
460
 年份(s)
CAN 非冗余式, 在 40 °C (MTBF) 时根据 SN 29500)
170
 年份(s)
CAN 安全冗余式,在 40 °C 时 (MTBF) 符合 SN 29500 标准
730
 年份(s)
CANopen Safety, 在 60 °C (MTTFd) 条件下
156
 FIT
CANopen Safety, 在 60 °C (PFH) 时,1 FIT = 1.0 E – 09 1/h
84
 %
CANopen Safety, 在 60 °C (DCavg 值) 条件下, ISO13849-1, 附件 E.2
许可
 符合 E1 标准
联合国欧洲经委会 UN ECE R10 批准号: E1 10 R - 05 8507
特征
技术数据
内容补充
环境温度
-40 … 105 °C
电子设备
-30 … 100 °C
机械装置,可选温度达 105 °C
储存温度
-40 … 85 °C
相对湿度
100
 %
在安装和插入的状况下允许凝露
工作压力
<350
 吧台
Pn 值根据 ISO 19879 标准
过载压力
<450
 吧台
Pmax 限值根据 ISO 19879 标准
测试压力
650
 吧台
P静态 值根据 ISO 19879 标准
EMV
 根据 EN 61326-3.1 标准
环境条件为 CE,对抗扰度有要求的工业,排放限值等级 B
 按照 ISO 11452-1、-2、-3、-4、-5 标准
环境条件 MH, 电磁干扰 EUB
 按照 ISO 7637-1、-2 标准
环境条件为 MH,瞬态脉冲
 ISO 10605
环境条件为 MH, 静电放电 (E.S.D.)
防护等级
 IP67
按照 EN 60529 标准, 安装 KV1H 和匹配的插头
 IP6K9K
按 ISO 20653 标准, 已安装 KV1H 和匹配的插头
耐冲击性
1000 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
≤70 m/s2, 10 … 2000 Hz
按照 EN 60068-2-64 标准
订单代码
系统技术配置
特征
选择类型规格
内容补充
选择您所需类型规格:
测量范围
3000
单位 mm
环境条件
MH
接口
0/5V
冗余式
NR

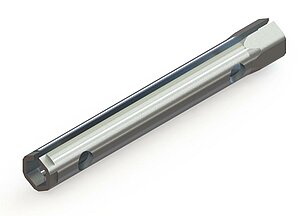

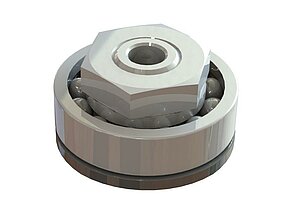

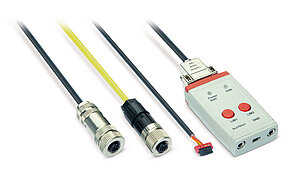

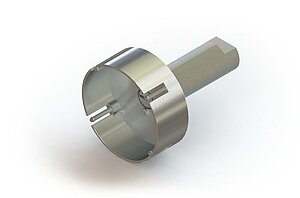

附件
类似产品
供货范围
- SGH50
- 快速参考指南
